De MAX-versie is ontwikkeld op basis van de DG-503 en
beschikt over dezelfde functies, aangevuld met DMR-, SSB- (PeP)

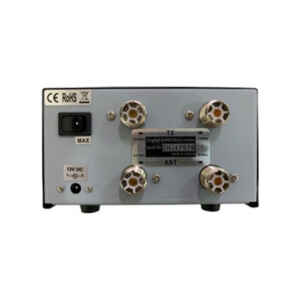

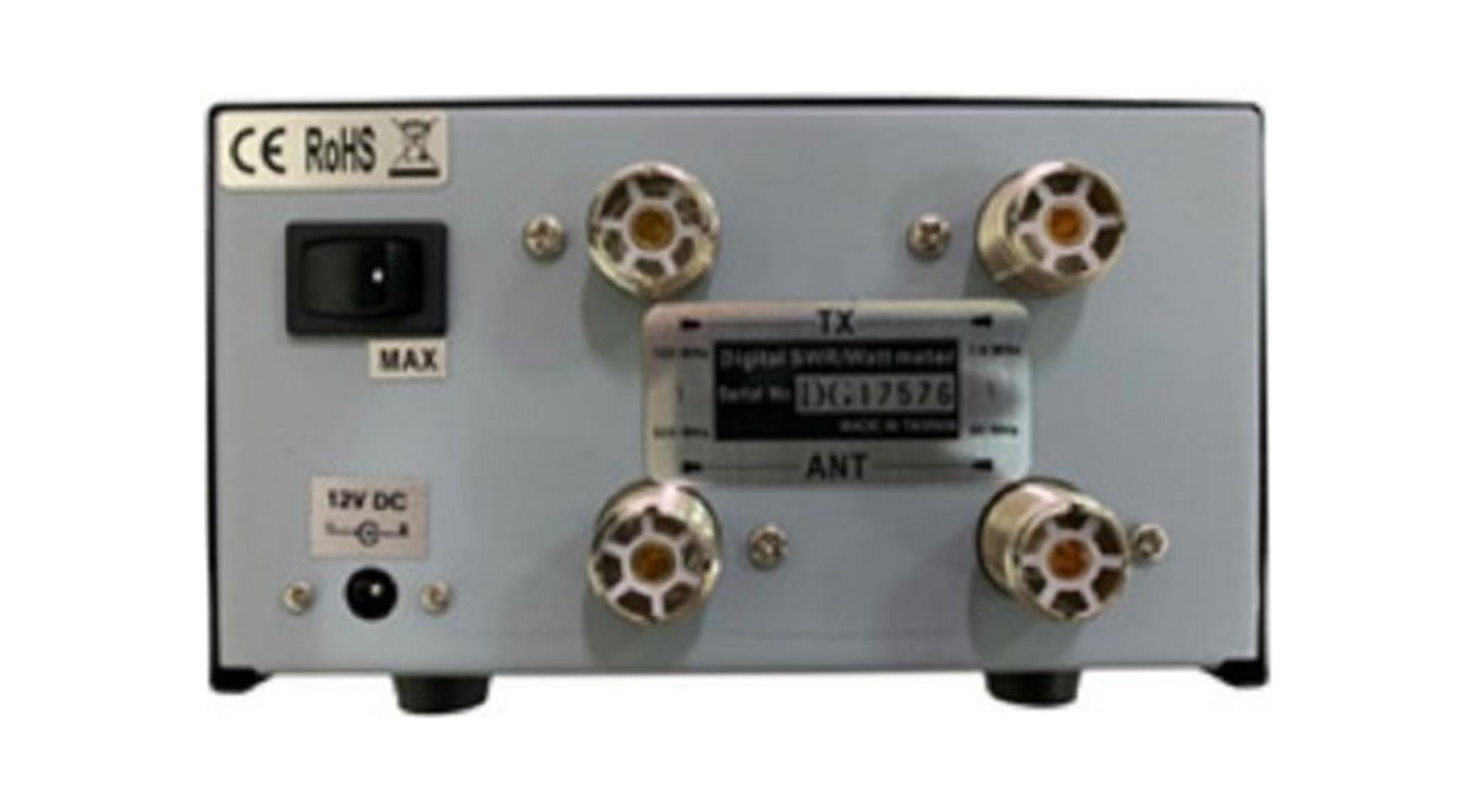

en AM-vermogensmeting, selecteerbaar via een schakelaar op
de achterkant.
Deze SWR- en wattmeter is zeer nauwkeurig voor het meten van
het doorlaatvermogen, gereflecteerd vermogen en de VSWR van
analoge en digitale transceivers.
Belangrijkste kenmerken:

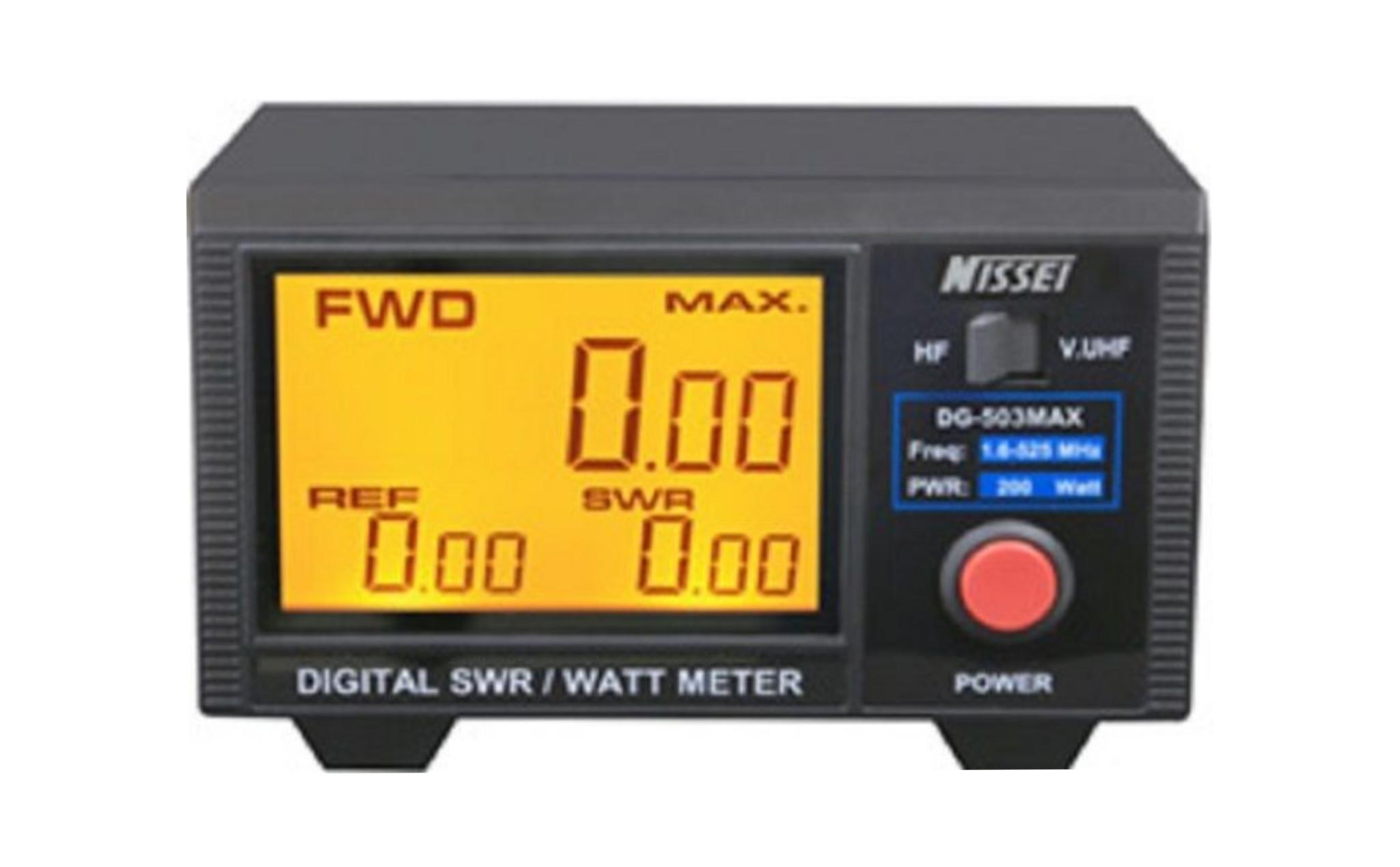

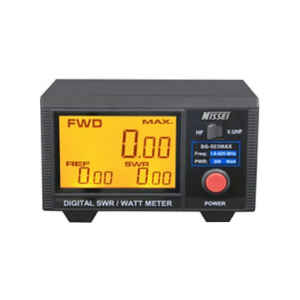

• Groot LCD-scherm (3,5″) voor eenvoudig aflezen.
• Voorwaarts/gereflecteerd vermogen/VSWR-verhouding in één druk op de knop
• Selecteerbaar om DMR (TDMA), AM, SSB te meten
• LCD-scherm met achtergrondverlichting
• Handige bediening indeling voor eenvoudige bediening
• Verpakking in geschenkdoos en een DC 12V-draad
Specificaties
• Frequentiebereik: 1,6-60 MHz / 125-525 MHz
• Meting (analoge modus): CW, FM, FDMA
• Meting (MAX-modus): DMR (TDMA), AM, SSB
• Kalibratiepunt: 28 / 145 / 435 MHz
• Vermogensbereik: 0 – 200 W
• Nauwkeurigheid: (+/- 5%)
• Minimaal vermogen voor SWR: 1 W
• Ingangs-/uitgangs connector: UHF-vrouwelijk (SO239)
• Gewicht (netto): 750 gram
• Invoeging Verlies: minder dan 0,1 dB
• Testfunctie: Voorwaarts/reflecterend vermogen & VSWR-verhouding
• Ingangs-/uitgangsimpedantie: 50 Ohm
• Afmetingen (B/H/D): 140 x 84 x 122 mm
Levering:
1 Digitale SWR/Watt-meter
1 Stroomkabel
1 Gebruikershandleiding in het Engels
