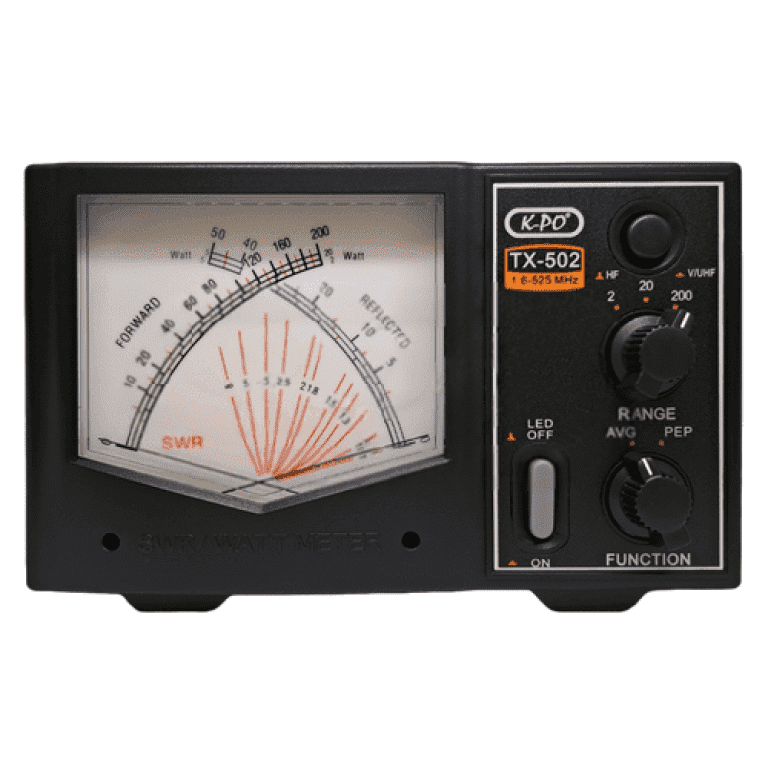

De K-PO TX-502N is een zeer nauwkeurige SWR- en vermogensmeter
met cross-needle-functie voor het frequentiebereik van 1,6 tot 525 MHz.
Onze versie is voorzien van UHF-female in- en uitgang connectoren voor
1,6 tot 200 MHz en N-female in- en uitgang connectoren voor 125 tot 525 MHz.
Het grote, verlichte cross-needle-display maakt het gemakkelijk om het
doorlaatvermogen, gereflecteerd vermogen en SWR in één keer af te lezen.
De meter is voorzien van een AVG/PEP-schakelaar om te kiezen tussen
gemiddeld vermogen (AVG) en piek envelop vermogen (PEP), wat vooral
handig is voor SSB- en AM-uitzendingen.
De K-PO TX-502N ondersteunt tot 200 watt piekvermogen (kortstondig),
wat zorgt voor betrouwbare prestaties.
Gemaakt door Nissei, Taiwan.
Elektrische gegevens:
Achtergrondverlichting display / meter: Ja
Impedantie: 50 Ohm
Vermogensbereik: 2 / 20 / 200 Watt
Nauwkeurigheid: ± 10% van de volledige schaal of beter
Minimaal vermogen voor SWR: 1 Watt
Invoeging Verlies: Minder dan 0,1 dB
Testfunctie: SWR en vermogen (FWD en REF / AVG en PEP)
Spanning: 9–14 VDC, max. 200 mA.
Centrum kalibreren:
1,6-60 MHz (6m/HF) bij 28,5 MHz / 140-150 MHz
2m VHF bij 145 MHz / 430-440 MHz (70 cm/UHF) bij 435 MHz
Achtergrondverlichting: Ja
Mechanische gegevens:
Ingangsconnector:
1,6 – 200 MHz: UHF (PL) Female
125 – 525 MHz: N Female
Uitgangsconnector:
1,6 – 200 MHz: UHF (PL) Female
125 – 525 MHz: N Female
Gewicht: 1070 gram
Breedte: 184 mm x Hoogte: 118 mm x Diepte: 131 mm
Levering:
SWR/Watt Meter
13,8V DC voedingskabel
Gebruikershandleiding in het Engels
