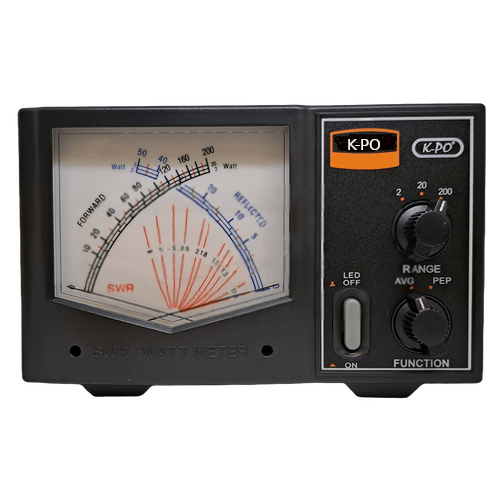

De K-PO TX-101A is een uiterst nauwkeurige SWR- en vermogens
kruismeter voor het frequentiebereik van 1,6 – 60 MHz.
Op het grote display met achtergrondverlichting kunt u het doorlaatvermogen,
gereflecteerd vermogen en de SWR in één oogopslag aflezen.
De meter is voorzien van een AVG/PEP-schakelaar waarmee u kunt
kiezen tussen gemiddeld vermogen (AVG) en piekvermogen (PEP),
wat vooral handig is voor SSB- en AM-transmissies.
In de PIP-modus maakt de meter gebruik van een actief circuit om nauwkeurig
de piekvermogens niveaus in realtime vast te leggen. Hierdoor is de meter
ideaal voor het nauwkeurig afstemmen van uw signaal tijdens stemmodulatie.
De K-PO TX-101A ondersteunt maximaal 2 kW piekvermogen (kortstondig),
waardoor betrouwbare prestaties worden gegarandeerd, zelfs bij installaties
met een hoog vermogen.
Gemaakt door Nissei, Taiwan.
Elektrische gegevens:
Achtergrondverlichting display / meter: Ja
Impedantie: 50 Ohm
Vermogensbereik: 20 / 200 / 2000 Watt
Nauwkeurigheid: ± 10% van de volledige schaal of beter
Minimaal vermogen voor SWR: 1 Watt
Invoeging Verlies: Minder dan 0,1 dB
Testfunctie: SWR en vermogen (FWD en REF / AVG en PEP)
Spanning: 9–14 VDC, max. 200 mA.
Centraal gekalibreerd: 28,5 MHz
Achtergrondverlichting: Ja
Mechanische gegevens:

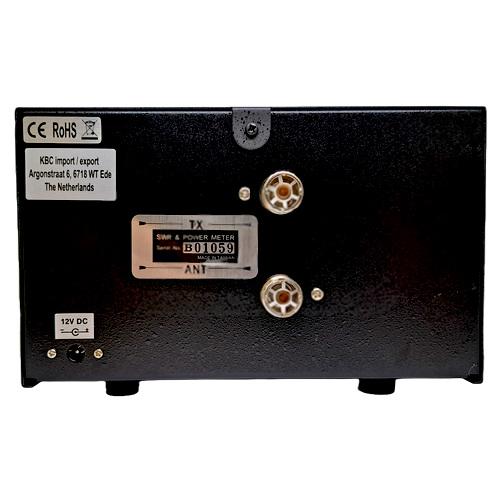

Ingangsconnector: UHF (PL) Female
Uitgangsconnector: UHF (PL) Female
Gewicht: 900 gram
Breedte: 184 mm x Hoogte: 118 mm x Diepte: 131 mm
Levering:
SWR/Watt Meter
13,8V DC voedingskabel
Gebruikershandleiding in het Engels
