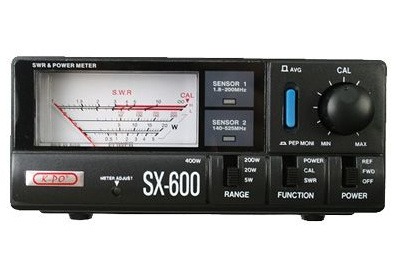

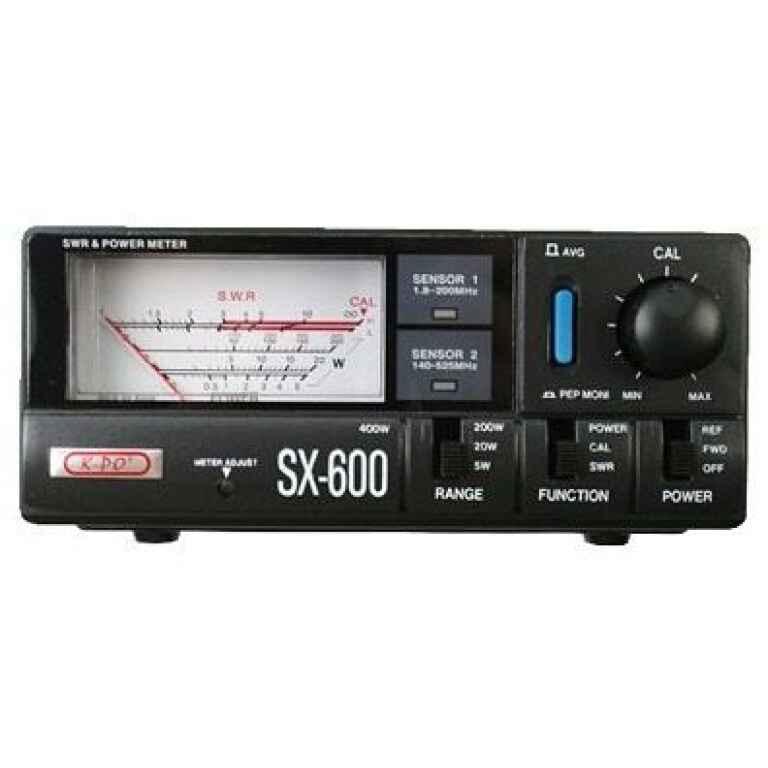

De K-PO SX-600 is het meest complete model in deze serie.
Hij meet het voorwaartse vermogen, het gereflecteerde vermogen
en de SWR. Twee frequentie modes,
S1: 1,8 – 160 MHz en S2: 140 – 525 MHz

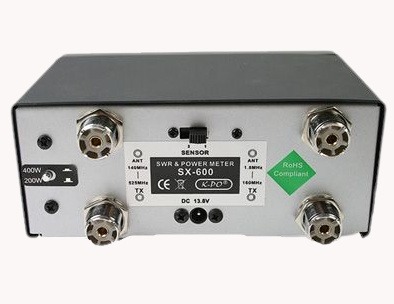

elk met een eigen set aansluitingen aan de achterzijde.
De meter heeft 1x UHF-female ingangsconnector en 1x UHF-female
uitgangsconnector voor de S1-modus en 1x UHF-female ingangsconnector
en 1x UHF-female uitgangsconnector voor de S2-modus.
Elektrische gegevens:
Display/meter met achtergrondverlichting: Ja
Impedantie: 50 Ohm
Vermogensbereik: 1,8 – 160 MHz: 5 / 20 / 200 / 400 Watt / 430 – 1300 MHz: 200 Watt
Nauwkeurigheid: 5 Watt: ± 5%, / 20 Watt: ± 7,5% / 200 Watt: ± 10% / 400 Watt: ± 12,5%
Minimumvermogen voor SWR: 0,5 Watt
Invoegverlies: 1,8 – 160 MHz: 0,2 dB / 140 – 525 MHz: 0,2 dB
Testfunctie: SWR en vermogen (FWD en REF / AVG en PEP)
Spanning: 13,8 Volt, alleen voor displayverlichting.
Vermogensschakelaar voor 200/400 Watt: Ja, aan de achterzijde
Maximaal vermogen S1: 400 Watt, 25 seconden aan, 35 seconden uit.
Maximaal vermogen S2: 200 Watt, 25 seconden aan, 35 seconden uit.
Mechanische gegevens:
Ingangsconnector: 1,8 – 160 MHz: UHF (PL) female / 430 – 1300 MHz: UHF (PL) female
Uitgangsconnector: 1,8 – 160 MHz: UHF (PL) female / 430 – 1300 MHz: UHF (PL) female
Lengte: 150 mm
Hoogte: 65 mm
Breedte: 100 mm
Gewicht: 720 gram
Levering:
Meter: Ja
DC-voedingskabel: Ja
Installatiehandleiding: Engels
