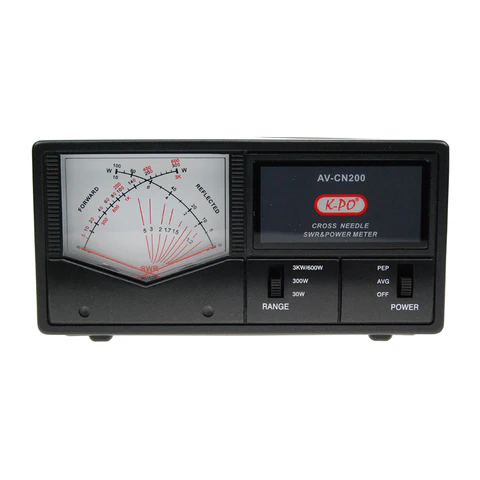

De K-PO AV-CN200 is een kruisnaald meter die tegelijkertijd het
voorwaartse vermogen, het gereflecteerde vermogen en de SWR meet.
Met de AVG/PEP-schakelaar kunt u kiezen tussen gemiddeld vermogen
of SSB/PEP. Het frequentiebereik is 1,8 – 160 MHz.
De meter is zeer gebruiksvriendelijk, waardoor hij geschikt is voor het
testen van zowel vaste als mobiele installaties en voor permanente
installaties in uw opstelling.
Elektrische gegevens:
Display/meter met achtergrondverlichting: Ja
Impedantie: 50 Ohm
Vermogensbereik: 30 / 300 / 3000 Watt
Nauwkeurigheid: 30 Watt: ± 5% / 300 Watt: ± 5% / 3000 Watt: ± 7,5%
Minimumvermogen voor SWR: 0,5 Watt
Invoegverlies: 0,2 dB
Testfunctie: SWR en vermogen (FWD en REF / AVG en PEP)
Spanning: 13,8 Volt, alleen voor displayverlichting.
Continu vermogen: 300 Watt CW/SSB
Maximaal vermogen: 3 kW gedurende 15 sec / 2 kW gedurende 30 sec / 1 kW gedurende 60 sec
Mechanische gegevens:

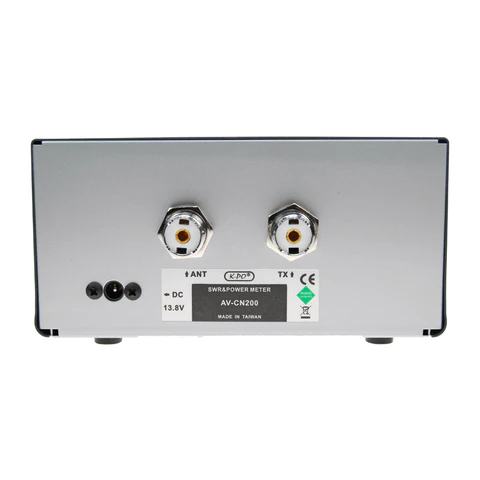

Ingangsconnector: UHF (PL) vrouwelijk
Uitgangsconnector: UHF (PL) female
Lengte: 150 mm
Hoogte: 65 mm
Breedte: 100 mm
Gewicht: 630 gram
Levering:
Meter: Ja
DC-voedingskabel: Ja
Installatiehandleiding: Engels
