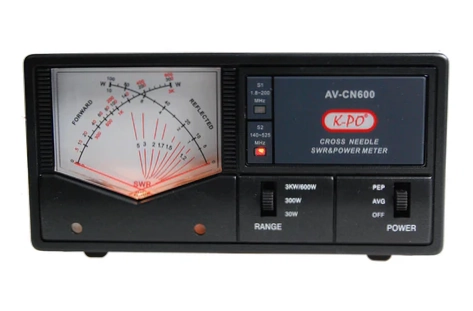

De K-PO AV-CN600 is een kruisnaald meter die tegelijkertijd
het voorwaartse vermogen, het gereflecteerde vermogen en de
SWR meet. Twee frequentie modes, S1: 1,8 – 160 MHz en S2: 140 – 525 MHz,

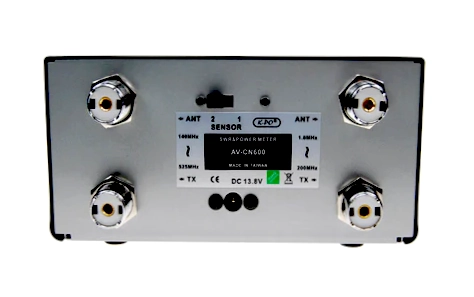

elk met een eigen set UHF-female connectoren aan de achterzijde.
AVG/PEP-schakelaar voor het selecteren van gemiddeld vermogen of SSB/PEP.
De meter is zeer gebruiksvriendelijk, waardoor hij geschikt is voor het testen
van zowel vaste als mobiele installaties en voor
permanente installaties in uw opstelling.
Elektrische gegevens:
Display/meter met achtergrondverlichting: Ja
Impedantie: 50 Ohm
Vermogensbereik: 1,8 – 160 MHz: 30 / 300 / 3000 Watt / 140 – 525 MHz: 30 / 300 / 600 Watt
Nauwkeurigheid: 30 Watt: ±5% / 300 Watt: ±5% / 600 Watt: ±7,5% / 3000 Watt: ±7,5%
Minimumvermogen voor SWR: 0,5 Watt
Invoegverlies: 0,2 dB
Testfunctie: SWR en vermogen (FWD en REF / AVG en PEP)
Spanning: 13,8 Volt, alleen voor displayverlichting.
Continu vermogen 1,8 – 160 / 140 – 525 MHz: 300 Watt CW / SSB
Maximaal vermogen bij 1,8 – 160 MHz: 3 kW gedurende 15 sec / 2 kW gedurende 30 sec / 1 kW gedurende 60 sec
Maximaal vermogen 140 – 525 MHz: 600 Watt CW / SSB 25 sec aan, 35 sec uit
Mechanische gegevens:
Ingangsconnector: 2x UHF (PL) female
Uitgangsconnector: 2x UHF (PL) female
Lengte: 150 mm
Hoogte: 65 mm
Breedte: 100 mm
Gewicht: 720 gram
Levering:
Meter: Ja
DC-voedingskabel: Ja
Installatiehandleiding: Engels
