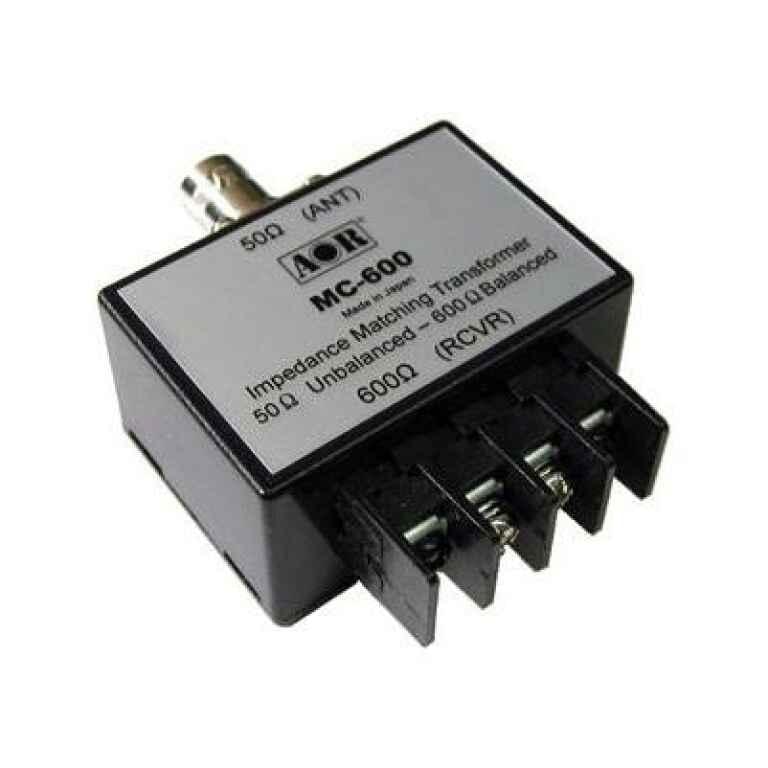

AOR MC-600 Impedantie Aanpassing Transformator

AOR MC-600 Impedantie-aanpassing transformator 50 / 600 ohm 10khz-30mhz BNC Female

 73,95 Incl. BTW

  • Kopen zonder risico u heeft altijd garantie!
  • Geen gedoe met terugbetalingen
  • Veilige betalingen bij Mollie
  • Gratis verzending vanaf 1000,- binnen Nederland & België
Gegarandeerd veilig afrekenen

Beschrijving

De AOR MC-600 is een passieve eenheid die als interface
dient tussen de 600 Ohm antenneaansluiting van veel antieke
ontvangers en de antenne met een 50 Ohm coaxkabel.
De MC-600 kan ook worden gebruikt om een ​​draadantenne
met hoge impedantie te koppelen aan een 50 Ohm ontvanger ingang.
De MC-600 is ideaal voor gebruik met de kleine AOR LA-380 of
LA-390 binnenantenne voor antieke ontvangers die doorgaans
geen 50 Ohm coaxkabel antenne-ingang hebben.

Specificaties
• Impedantie Aanpassing Transformator
• Frequentiebereik: 10 kHz tot 30 MHz
• Impedantie: 50 Ohm / 600 Ohm
• Invoeging Verlies: Minder dan 3 dB
• Connector: BNC-Female & Terminals voor gestripte draad
• Bedrijfstemperatuur Bereik: -40°C tot +85°C
• Voeding: Geen voeding vereist
• Afmetingen (ongeveer): 34x24x50 mm (alleen doos)
• Gewicht (ongeveer): 42 gram

De MC-600 is ontworpen voor ontvangers, het is niet bedoeld
voor gebruik met zenders

Impedantie Aanpassing:
Impedantieaanpassing is de ontwerppraktijk van de elektronica
waarbij de ingangsimpedantie (ZS) van een elektrische belasting
gelijk wordt gesteld aan de vaste uitgangsimpedantie (ZL) van de
signaalbron waarop deze uiteindelijk is aangesloten, meestal om de
vermogensaangifte te maximaliseren en reflecties van de belasting
te minimaliseren. Dit is alleen van toepassing als beide lineaire
apparaten zijn.

Het concept van impedantieaanpassing is oorspronkelijk ontwikkeld
voor elektrische energie, maar kan worden toegepast op elk ander
gebied waar een vorm van energie (niet alleen elektrische) wordt
overgedragen tussen een bron en een belasting.

Afstemming wordt bereikt wanneer ZL = ZS*.

Levering:
1 Transformator
1 Engelstalige handleiding

Brochure.pdf LINK
