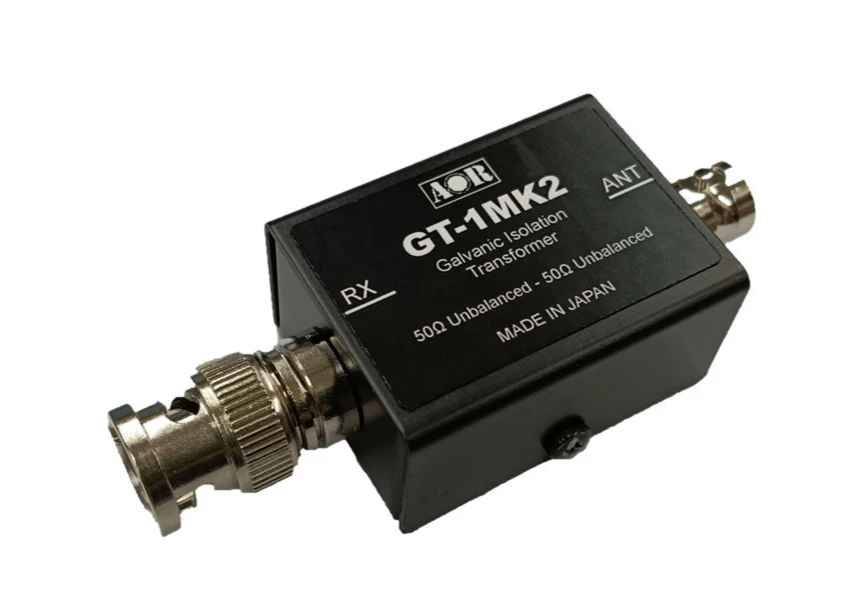

De AOR GT-1 MK2 transformator is alleen voor ontvangst niet voor zenden!
• Galvanische isolatie transformator
• Alleen ontvangst
• Frequentie: 100 kHz – 400 MHz
• Invoegverlies: Tot 3 dB
• Impedantie: 50 Ohm
• Connectoren: BNC-male en BNC-female
Overzicht:
• De GT-1MK2 is een scheidingstransformator die lokaal gegenereerde
ruis vermindert wanneer deze tussen een antenne en een ontvanger
wordt geplaatst.
• Door de aardlus tussen het antennesysteem en de ontvanger te onderbreken,
kan deze interferentie van schakelende voedingen, computers en elektrische
apparaten verminderen.
• Het helpt ook de ontvanger te beschermen tegen elektrostatische ontlading
op de antenne lijn en biedt een breedband dekking van 100 kHz tot 400 MHz,
inclusief lange golf, korte golf en luchtvaartband.
Belangrijkste kenmerken:
• Vermindert of onderdrukt door aardlussen veroorzaakte ruis.
• Bijzonder nuttig in pc-gestuurde en SDR-ontvanger-omgevingen.
• Sterke prestaties in de lange golf-, middengolf- en kortegolf bereiken
en een breed bruikbaar bereik tot aan de militaire luchtvaart band.
• Helpt de ontvanger te beschermen tegen elektrostatische ontlading op
de antenne lijn.
• Breed frequentiebereik van 100 kHz tot 400 MHz.
Werkingsprincipe:

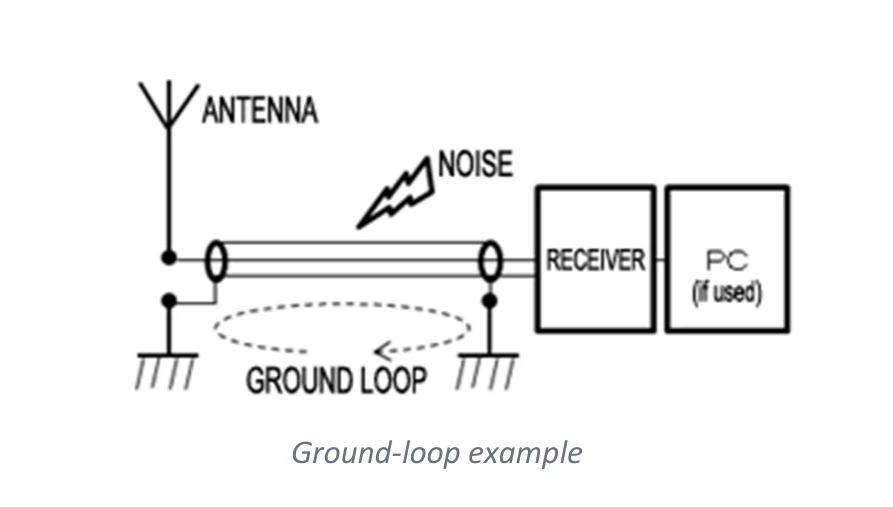

• Wanneer een ontvangststation geen goede RF-aarding heeft, kunnen
de antenne aarding en de ontvanger aarding verschillende elektrische
potentialen hebben.
• Dit creëert een aardlus waardoor ruis van aangesloten apparatuur van
de antenne naar de ontvanger kan reizen.
• Het effect is vaak meer merkbaar bij stations die computers, schakelende
voedingen gebruiken en zich in de buurt van elektrische apparaten bevinden.

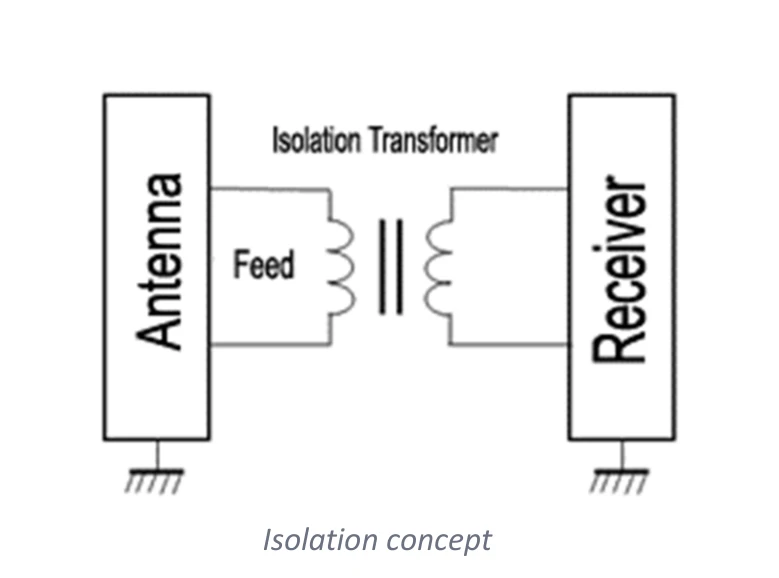

• De GT-1MK2 onderbreekt dit pad door middel van galvanische isolatie,
waardoor ruis wordt gefilterd voordat deze de antenne-ingang van de
ontvanger bereikt.
• De GT-1MK2 is ontworpen om ruis veroorzaakt door aardlussen te verminderen.
• Het zal echter niet alle soorten interferentie verwijderen.

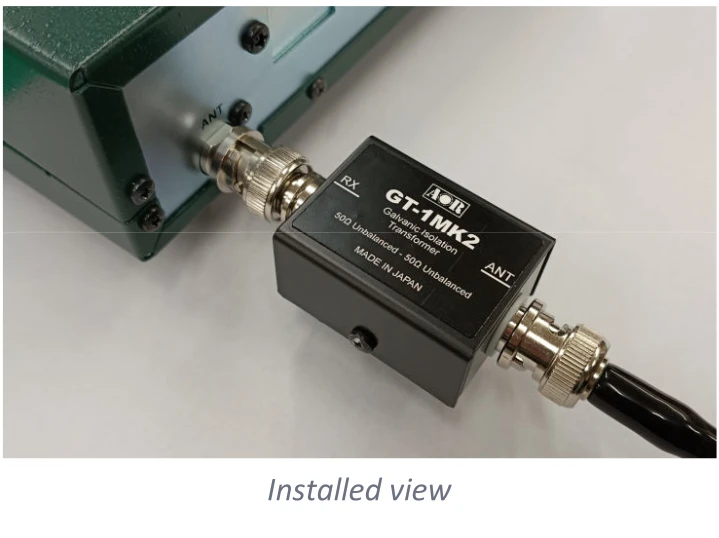

Installatie:
• Sluit de antennekabel aan op de BNC-connector met de aanduiding ANT.
• Sluit de connector met de aanduiding RX rechtstreeks aan op de antenne-ingang
van de ontvanger.
• Gebruik indien nodig een korte BNC-coaxkabel van 10 tot 20 cm (niet meegeleverd)
tussen de ontvanger en de GT-1MK2.
• Vergelijk de ontvangen ruisvloer met en zonder de GT-1MK2 om het voordeel
in uw installatie te bevestigen.
Levering:
1 AOR GT-1 MK2 transformator
GT1-MK2 brochure LINK:
De AOR GT-1 MK2 transformator is alleen voor ontvangst niet voor zenden!
