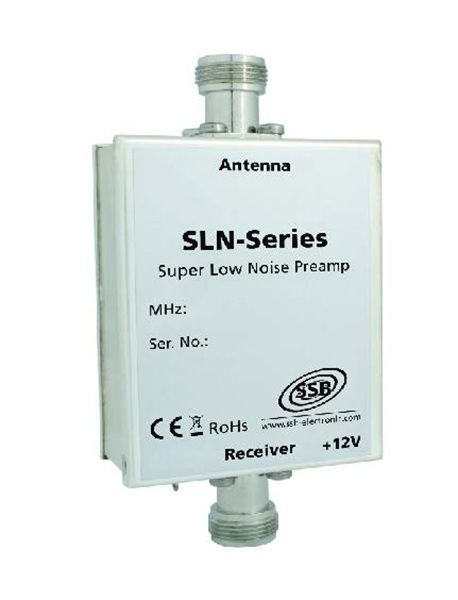

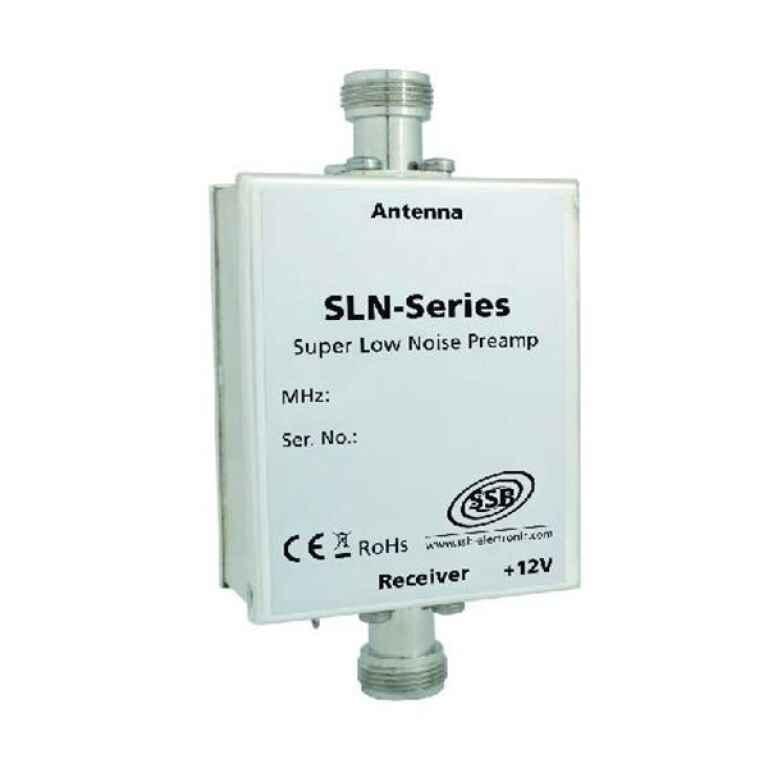

Super Low Noise Voorversterker 1691 MHz
• De toenemende vraag naar hoogwaardige voorversterkers
voor draadloze communicatie, draadloze
video en gegevensoverdracht heeft geleid tot de ontwikkeling
van de SLN-voorversterker serie.
• Deze versterker serie onderscheidt zich door een zeer laag
ruisgetal, hoge versterking waarden en uitstekende elektrische stabiliteit.
• De steeds hogere frequentie bezetting, met name door GSM-netten
brengt steeds meer uitdagingen met zich mee wat betreft selectiviteit
en de hoge signaal prestaties van versterkers.
• De SNL-serie voldoet aan deze eisen en biedt de volgende
Specificaties:
• Tweetraps voorversterker, 1. trap super low noise HEMT, 2. trap
GaAs-Fet driver met een lineair uitgangsvermogen van > + 10 dBm.
• Voor selectie worden afstembare Helix-bandfilters gebruikt.
• De versterker is gebouwd met een keramisch/glasvezel-substraat
met laag verlies.
• De voordelige amateurversie (SLN-A-serie) heeft een HF-dichte
blikken behuizing, de professionele versie (SLN-P-serie) een gefreesde
aluminium behuizing met oppervlaktebescherming.
• Beide versies bieden zowel directe als externe voeding van de spanning.
• Aan de internationale ruis cijfer wedstrijd 1997 van radioamateurs
(Weak Signal Group) in Dayton (VS) deden enkele SLN-voorversterkers mee.
Met 0,27 dB op 1296 MHz en 0,33 dB op 2304 MHz behaalden deze
voorversterkers de eerste plaats en wonnen ze de wedstrijd.
Technische gegevens SLN 1700 A-serie
Frequentie 1691 MHz
Ruis, typisch 0,7 dB
Versterking, typisch > 17 dB
3 dB BW, typisch 40 MHz
Aansluiting Standaard N – vrouwelijk
Bedrijfsspanning 12V – 14V
Stroomverbruik, typisch 115 mA
Afmetingen behuizing 74 x 55 x 30 mm
Gewicht 120 g
Levering:
1 Low Noise Amplifier
1 Gebruikershandleiding in het Engels/Duits
