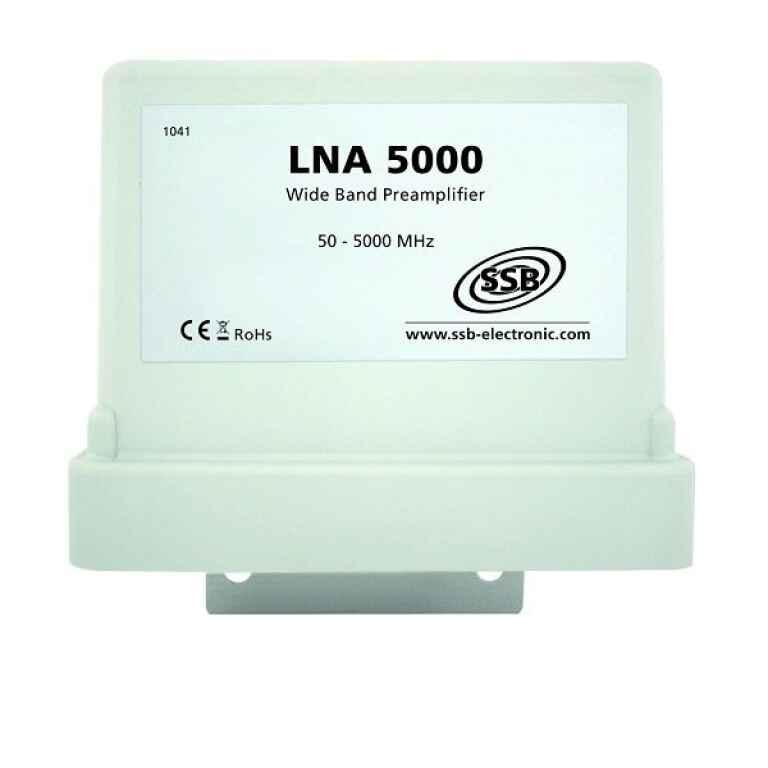

Hoogwaardige technologie in zijn meest verfijnde vorm: een moderne
SiGe-versterker chip met een verliesarm keramisch microgolf substraat
en het gebruik van microstrip-N-sockets maken een lage ruisfactor en
een hoge versterking over een bandbreedte van 5 GHz mogelijk.
De uitstekende prestaties van de LNA 5000 bij grote signalen worden
bevestigd door een IP3-classificatie van >30 dBm. Inter Modulatie-effecten
als gevolg van hoge som signalen van grotere antennes zijn vrijwel onmogelijk.
De LNA 5000 is daarom een veelzijdige versterker die geschikt is voor
diverse toepassingen, zoals als voorversterker voor scanners en ontvangers
of voor het verbeteren van de gevoeligheid van meetapparatuur.
Maar ook als laag vermogensversterker is de LNA 5000 met zijn lineaire
uitgangsvermogen tot 20 dBm zeer bruikbaar. De voedingsspanning van
de versterker kan direct of via een coaxkabel worden aangevoerd;
deze wordt intern gestabiliseerd.
Dankzij de weerbestendige behuizing kan de LNA 5000 direct op de
antennemast worden bevestigd.
De mastklemmen zijn thermisch verzinkt en alle schroeven en moeren
zijn van roestvrij staal.
Aanbevolen externe voeding koppeling: DCC-5000.
Technische gegevens:
• Frequentiebereik: 50-5000 MHz
• Versterking/ruisfactor:
…@ ….50 MHz …..18 / 2,3 dB
…@ ..145 MHz …..16 / 2,0 dB
…@ ..432 MHz …..16 / 2,2 dB
…@ 1300 MHz …..15 / 2,3 dB
…@ 2400 MHz …..11 / 2,8 dB
• Aansluitnorm: N-aansluiting
• Bedrijfsspanning: 13,8 Volt
• Stroomverbruik: 65 mA
• Gewicht: 500 gram
• Maximale mastdiameter: 58 mm
Levering:
1 Voorversterker,
1 Beugel,
1 Gebruikershandleiding Link
Let op: Ontlaad de antenne eerst voordat u deze aansluit,
bijvoorbeeld door kortsluiting te maken.
De LNA 5000 heeft geen zend-/ontvang schakelaar
Daarom is deze niet geschikt om mee te zenden!
