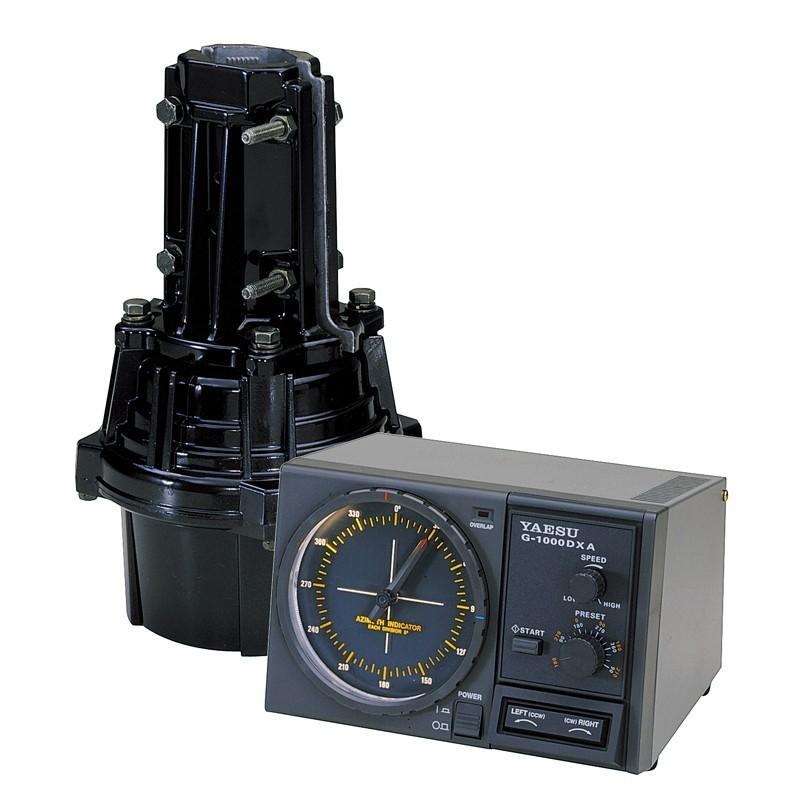

De Yaesu G-1000DXC is een nieuwe, krachtige rotator,
ideaal voor zware toepassingen.
Dankzij de slanke constructie is hij geschikt voor veel
toren installaties .
Rotatie Bereik: 450°,met voorinstellingen.
De kompasweergave stop kan op het noorden of
zuiden worden ingesteld.
Vooraf ingestelde bediening.
Voor handsfree rotatie tijdens drukke bediening sessies.
Variabele snelheid.
40–100 seconden voor 360° rotatie.
Yaesu-besturingskabel niet inbegrepen!
Elektrische gegevens:
Voedingsspanning: 220 V
Rotator Spanning: 11 – 24 Volt
Stroomverbruik voeding: 1,5 A
Bedrijfstemperatuur (Rotator): -20℃ tot +40℃
Bedrijfstemperatuur (regelaar): 0℃ tot +40℃
360° rotatietijd (niet belast): 100 ± 10 sec tot 40 ± 5 sec (variabel)
Rotatie Bereik: 450° ±3
Rotatie Koppel: 600 tot 1.100 kgf-cm
Remkoppel: 6.000 kgf-cm
Maximale verticale belasting: Continu: 200 kg of minder / Momentaan: 800 kg
Remtype: Mechanische en elektrische stoppers
Antenne K-coëfficiënt: 230 of minder
Maximale continue belasting: 3 minuten
Type rotor: Azimutaal
Mechanische gegevens:
Windbelasting Oppervlak: Paaltype: 0,75 m² x 0,6 m of minder
/ Toren Type: 2,2 m² of minder
Mastdiameter: Ø 38 tot 63 mm
Diameter (Rotator): Ø 186 mm
Hoogte (rotator): 300 mm
Gewicht (Rotator): ±3500 gram
Lengte (controller): 193 mm
Hoogte (controller): 130 mm
Breedte (controller): 200 mm
Gewicht (controller): ±3800 gram
Levering:
Controller Eenheid: 1 st.
Rotor Eenheid: 1 st.
Mastklem: 1 paar

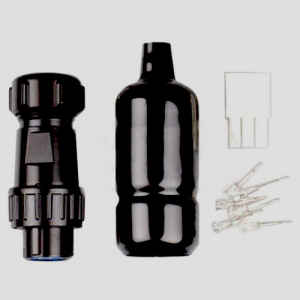

7-pins ronde stekker (met rubberen huls): 1 set
6-pins rechthoekige stekker: 1 st.
M8 x 95 mm inbusbout: 1 st.
M8 x 16 mm zeskantbouten: 4 stuks
M8 x 25 mm zeskantbouten: 4 stuks
M8 x 70 mm zeskantbouten: 4 stuks
Gespleten ringen: 14 stuks
Platte ringen: 4 stuks
M8 moeren: 4 stuks
Vierkante moer: 1 st.
Installatiehandleiding: Engels
