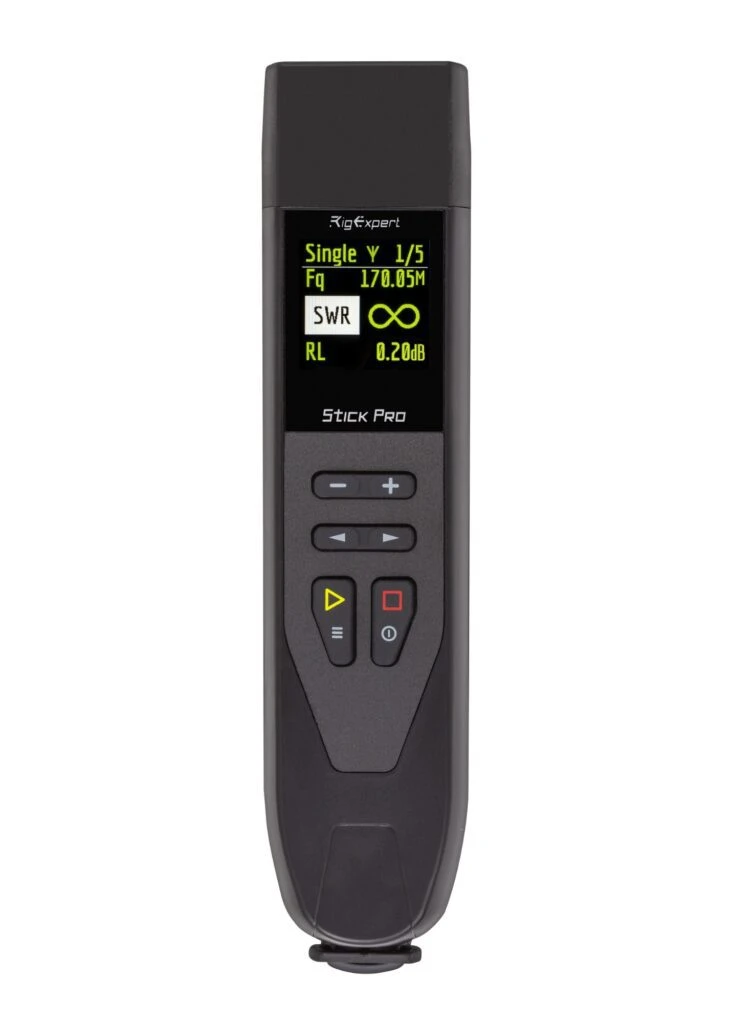

De RigExpert Stick Pro is een antenne- en kabel vector analysator.
Met deze analysator kunt u diverse parameters van antennes, kabels,
leidingen, filters en nog veel meer meten in het frequentiebereik van
100 kHz tot 600 MHz.
De Stick Pro-analysator heeft een compact formaat en een laag gewicht,
waardoor hij ideaal is voor gebruik thuis en in het veld.
De RigExpert Stick Pro wordt in Oekraïne gemaakt.
Functies:
Frequentiebereik: 0,1 tot 600,0 MHz
Frequentie-invoer: 1 kHz resolutie
Metingen voor: 25 / 50 / 75 / 100 / 150 / 200 / 300 / 450 en 600 Ohm systemen
SWR-meetbereik: van 1 tot 100 in digitale modus, van 1 tot 10 in grafische modus.
SWR-weergave: numerieke indicator
R- en X-bereik: 0… 2000, -2000… 2000
PC-programmering: Ja, met USB 2.0 Type-C
Bluetooth: Ja, v.4.2 BLE Single Mode, Klasse B
Bedrijfsmodi:
SWR (Short-Wave Retour Verlies), R, X, Z, L, C: amplitude en fasehoek
bij één frequentie.
SWR-grafiek: 100 punten
Multi-modus: voor het snel testen van een multiband antenne
HF-uitgang
Vorm van het uitgangssignaal: blokgolf, van 0,1 tot 600,0 MHz.
Uitgangsvermogen: -10 dBm (bij een belasting van 50 Ohm)
Stroom

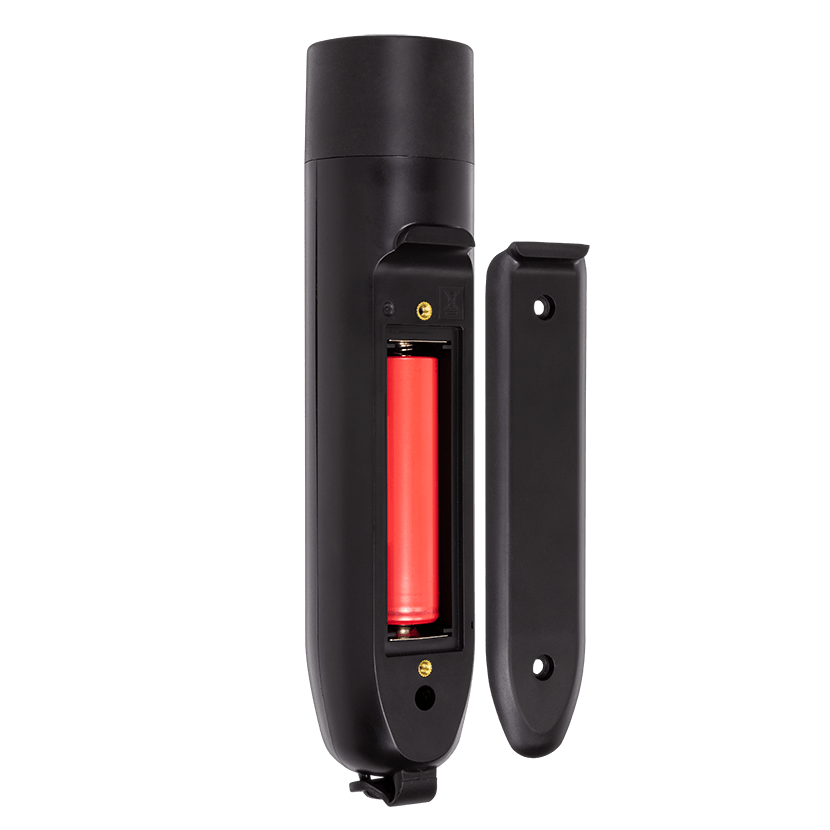

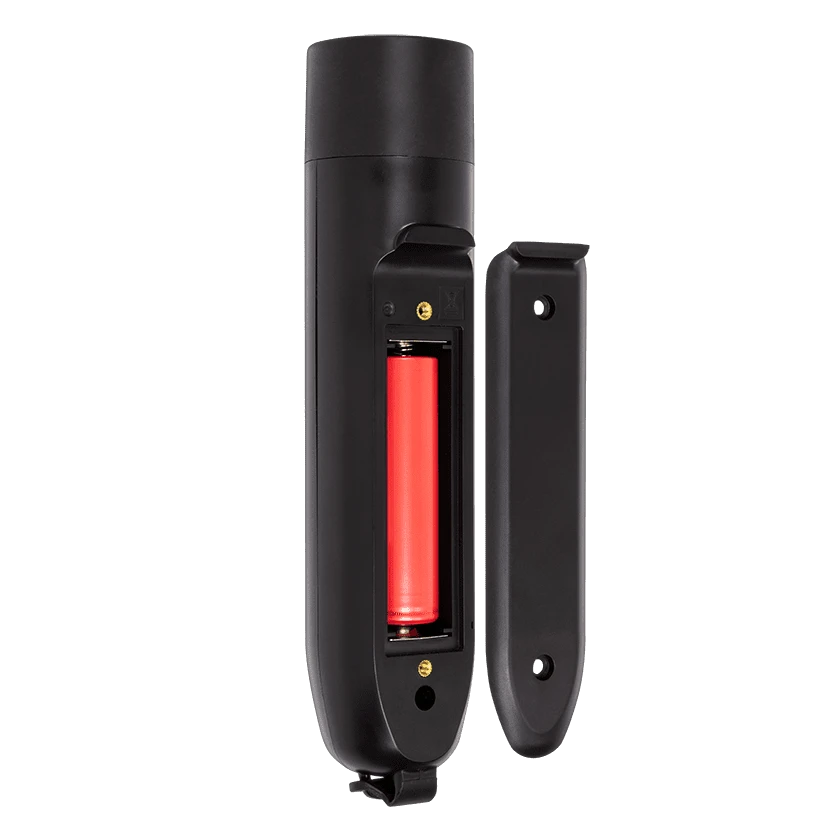

Batterijen : één 18650 lithium-ionbatterij van 3,7 V (2800mAh).
Programmamodus: Wanneer de analyzer is aangesloten op een pc of een
DC-adapter met USB-aansluiting, wordt deze van stroom voorzien via deze bronnen.
Mechanische gegevens:
Ingangsconnector: N-female voor 0,1 – 600,0 MHz
Lengte: 40 mm
Hoogte: 185 mm
Breedte: 33 mm
Gewicht: 185 gram
Bedrijfstemperatuur: 0 tot 40 °C
Scherm: 200 × 200 TFT-scherm.
Toetsenbord: 2 × 3 toetsen op het waterdichte toetsenbord

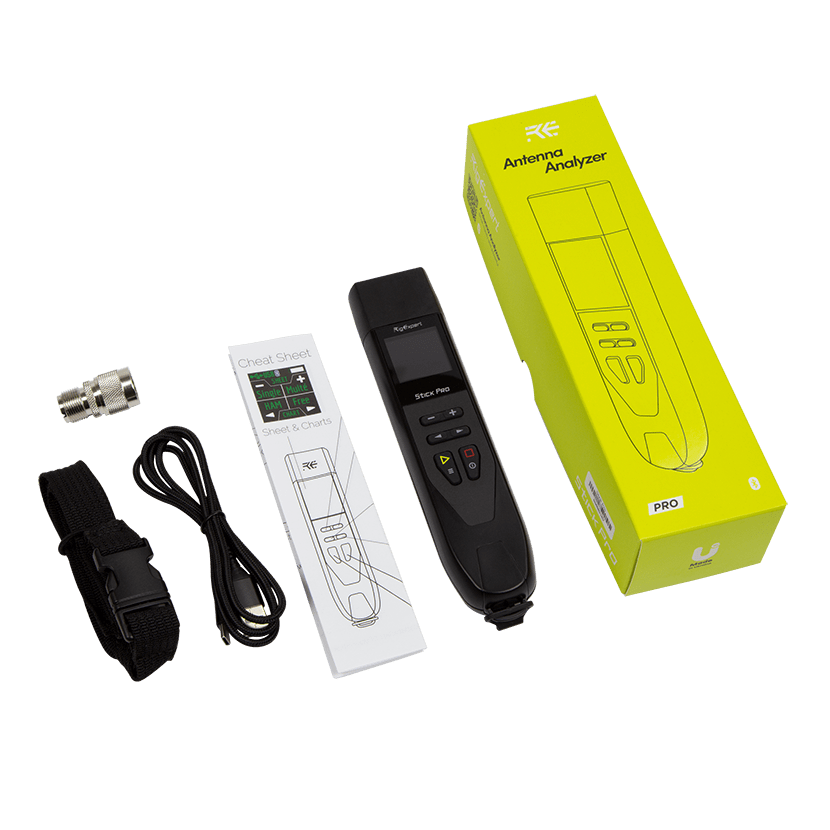

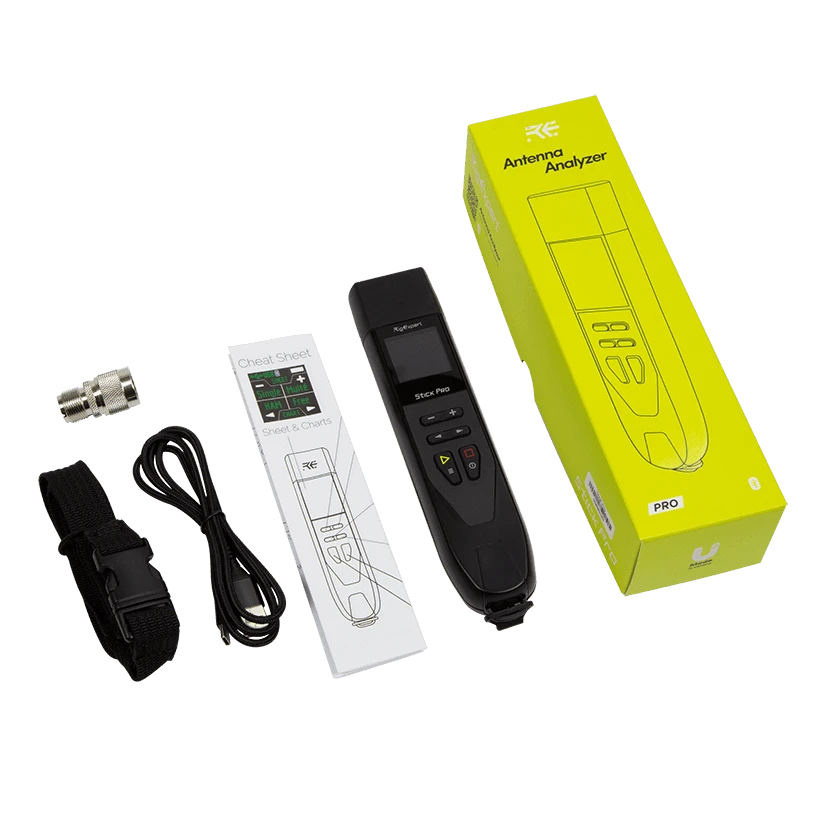

Levering:
1 RigExpert analyzer
1 Installatiehandleiding in het Engels
1 Li-ion batterij type 18650 (2800 mAh)
1 Adapter N-male naar UHF (PL) female
1 USB-kabel
1 Draagkoord
Downloads:
Datasheet: Gebruikershandleiding Stick PRO
Datasheet: Datasheet Rigexpert Stick PRO
