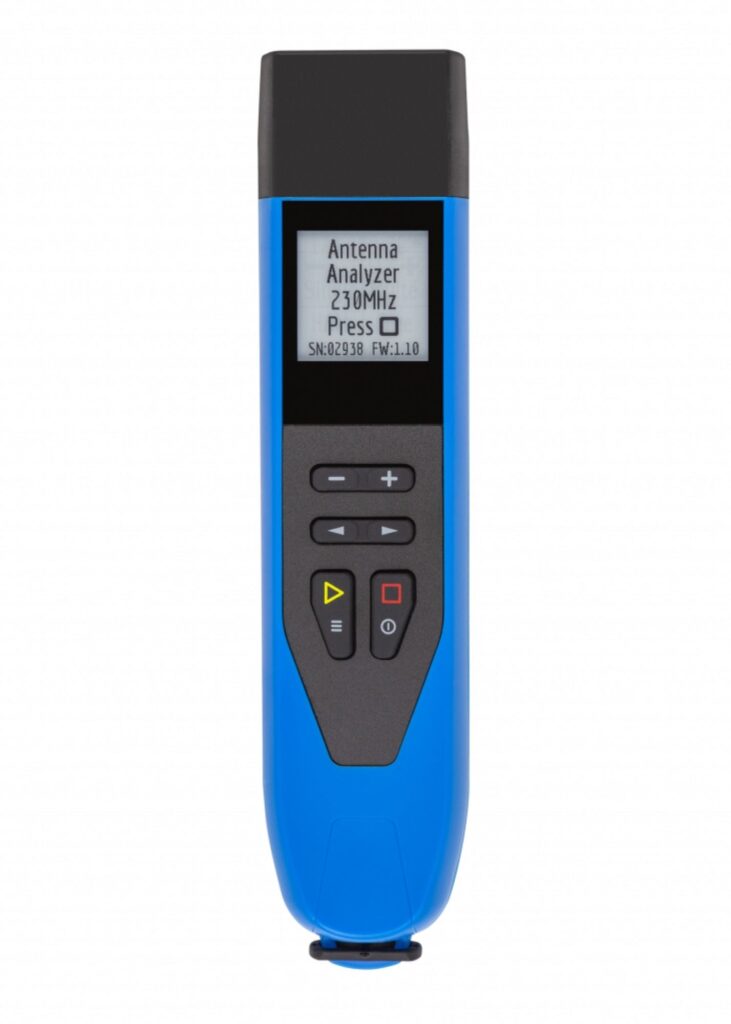

De RigExpert Stick 230-analysator is ontworpen voor
het meten van SWR (staande golf verhouding), retour
verlies en andere parameters van kabel- en antennesystemen
in het frequentiebereik van 100 kHz tot 230 MHz.
Dit is ’s werelds eerste antenne-analysator die 16 uur lang
continu metingen kan uitvoeren zonder de batterij op te laden.
Deze kleine, handige en krachtige vector netwerkanalyse is
ontworpen voor het meten van de meest nuttige parameters
van kabel- en antennesystemen in het frequentiebereik van
100 kHz tot 230 MHz. In vergelijking met andere apparaten
is de Stick de meest geavanceerde antenne- en kabel analysator.
De belangrijkste voordelen zijn: een kleiner formaat, minder
gewicht en een kortere meettijd.
De RigExpert Stick 230 wordt in Oekraïne gemaakt.
Functies:
Frequentiebereik: 0,1 tot 230,0 MHz
Frequentie-invoer: 1 kHz resolutie
Metingen voor: 25 / 50 / 75 / 100 / 150 / 200 / 300 / 450 en 600 Ohm systemen
SWR-meetbereik: van 1 tot 100 in digitale modus, van 1 tot 10 in grafische modus.
SWR-weergave: numerieke indicator
R- en X-bereik: 0… 10000, -10000… 10000
PC-programmering: Ja, met USB 2.0 Type-C
Bluetooth: Ja, v.4.2 BLE Single Mode, Klasse B
Bedrijfsmodi:
SWR (Short-Wave Retour Verlies), R, X, Z, L, C: amplitude en
fasehoek bij één frequentie.
SWR-grafiek: 100 punten
Multi-modus: voor het snel testen van een multiband antenne
RF-uitgang:
Vorm van het uitgangssignaal: blokgolf, van 0,1 tot 230 MHz.
Uitgangsvermogen: -10 dBm (bij een belasting van 50 Ohm)
Stroom:

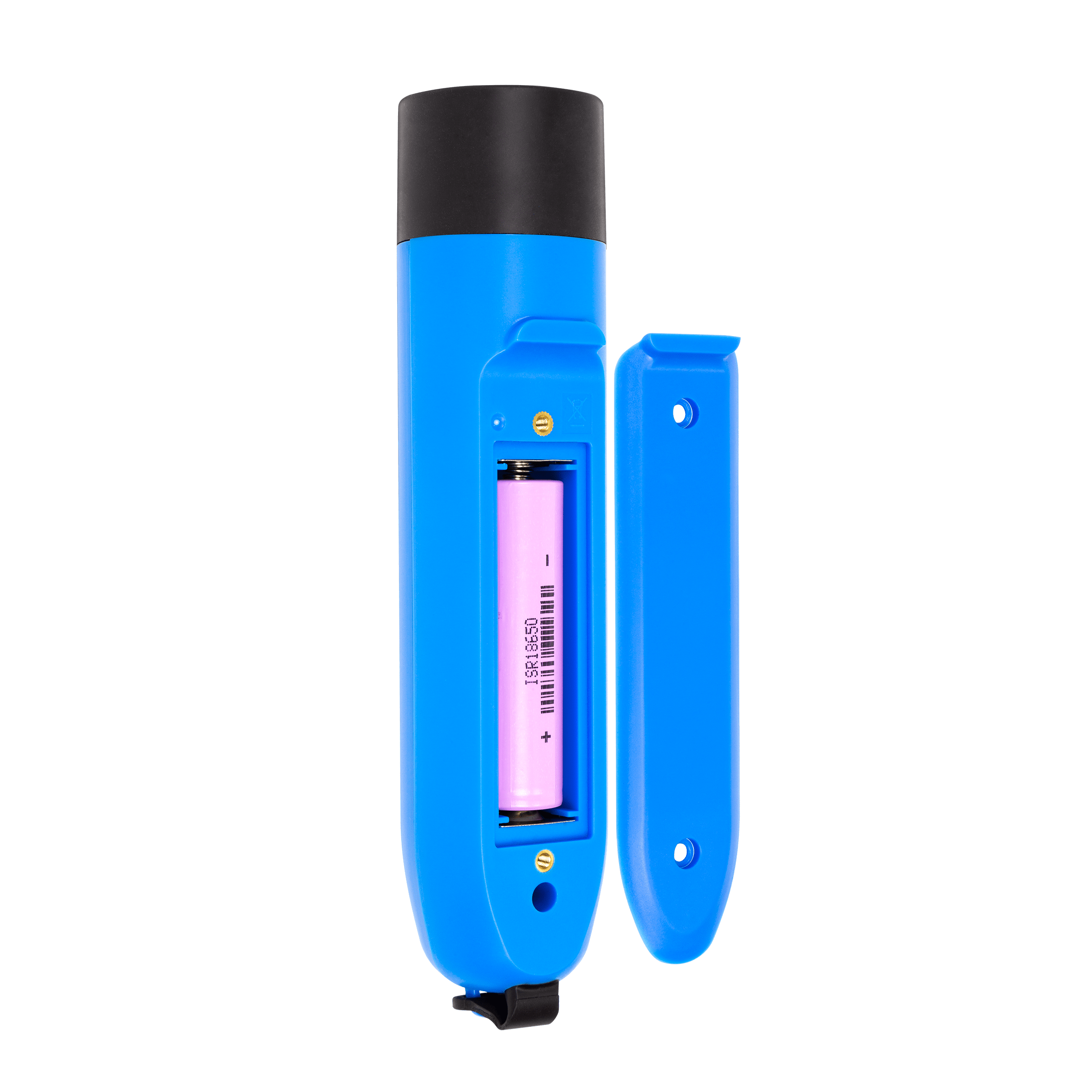

Batterijen : één 18650 lithium-ionbatterij van 3,7 V (2800mAh).
Programmamodus: Wanneer de analyzer is aangesloten op een pc
of een DC-adapter met USB-aansluiting, wordt deze van stroom
voorzien via deze bronnen.
Mechanische gegevens:

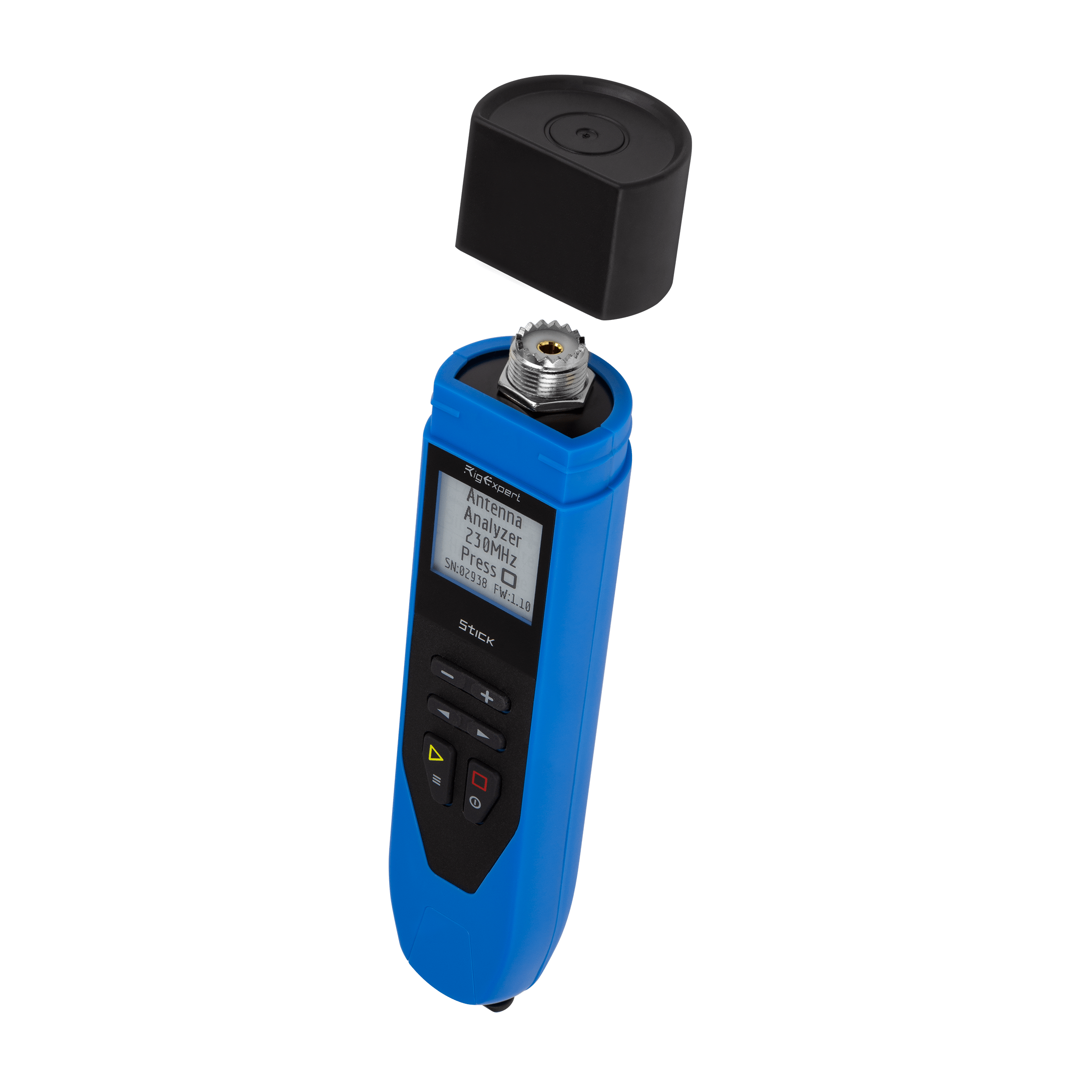

Ingangsconnector: UHF (PL) female voor 0,1 – 230,0 MHz
Lengte: 40 mm
Hoogte: 185 mm
Breedte: 33 mm
Gewicht: 185 gram
Bedrijfstemperatuur: 0 tot 40 °C
Weergave: Monochroom elektronisch papier met een afmeting van 200 × 200
Toetsenbord: 2 × 3 toetsen op het waterdichte toetsenbord

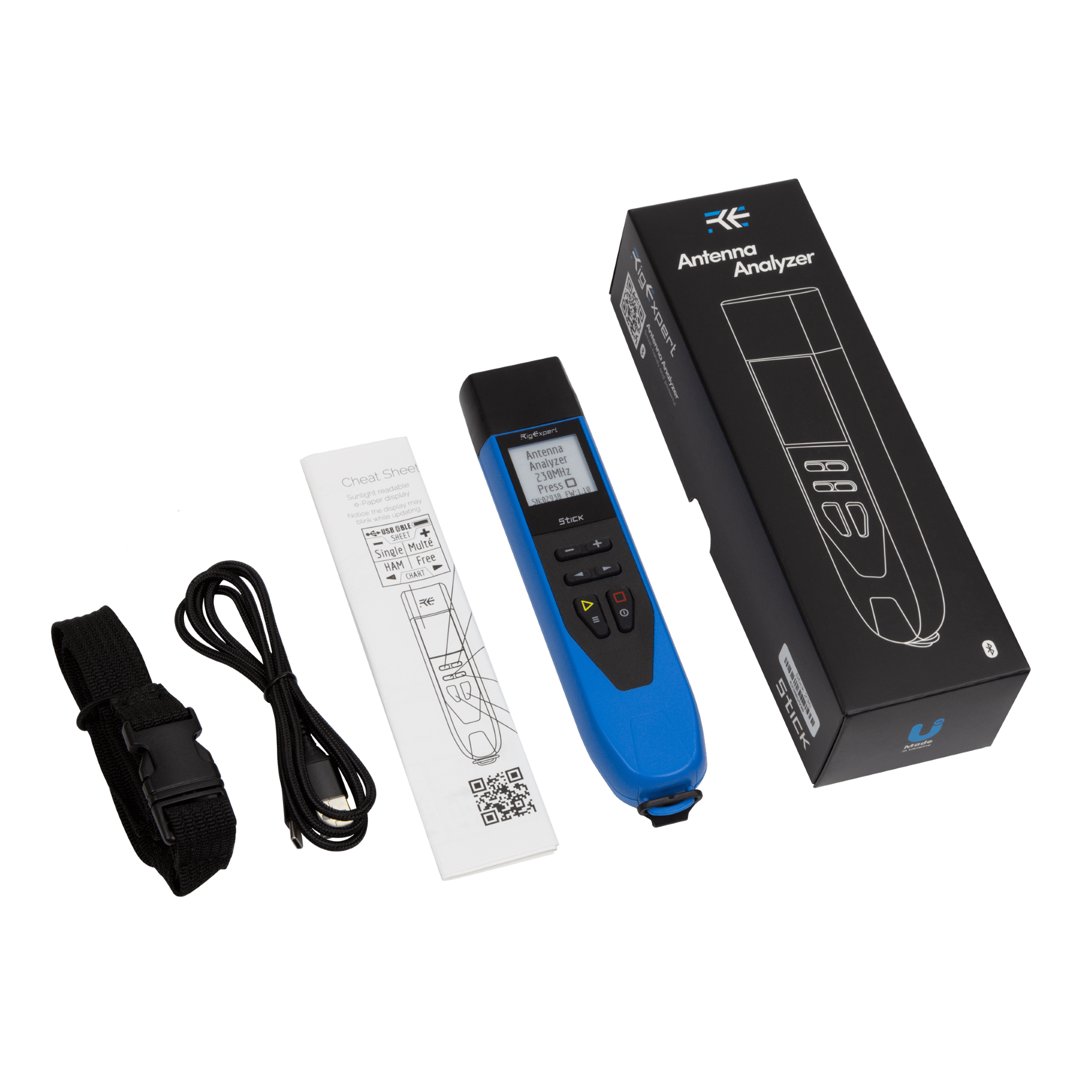

Levering:
1 RigExpert analyzer
1 Installatiehandleiding in het Engels
1 Li-ion batterij type 18650 (2800 mAh)
1 USB-kabel
1 Draagkoord
Downloads:
Datasheet: Gebruikershandleiding Stick 230
