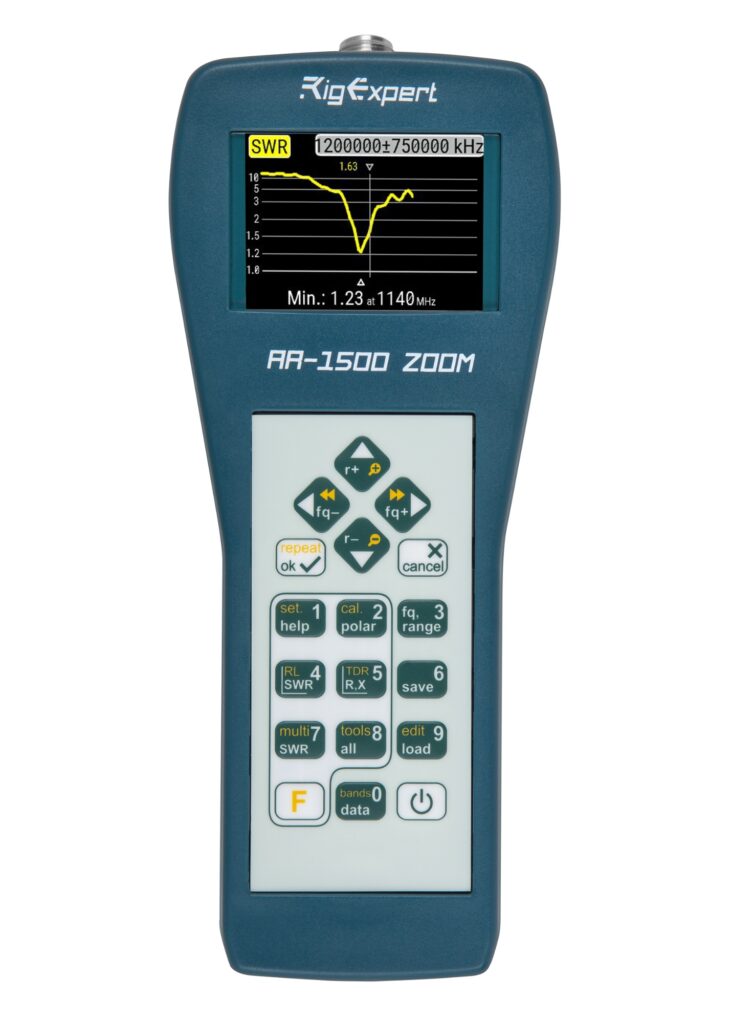

De analyser is ontworpen voor het meten van SWR
(staande golf verhouding), retour verlies, kabelverlies
en andere parameters van kabel- en antennesystemen
in het frequentiebereik van 100 kHz tot 1500 MHz.
Dankzij de ingebouwde zoomfunctie zijn grafische metingen
bijzonder effectief.
Met behulp van een geïntegreerde tijdsdomein reflectometer
(TDR)-modus kan een storing in het voedingsleiding systeem
worden opgespoord.
De analyser is uitgerust met een Bluetooth Low Energy-module
voor een draadloze verbinding met uw laptop, tablet of smartphone.
De volgende taken kunnen eenvoudig worden uitgevoerd met
behulp van deze analyzer:
Snelle controle van een antenne
Een antenne in resonantie afstemmen
Het vergelijken van de eigenschappen van een antenne vóór en
na een specifieke gebeurtenis (regen, orkaan, enz.).
Het maken van coaxiale stubs of het meten van hun parameters.
Kabel Testen en foutlokalisatie, meting van kabelverlies en
karakteristieke impedantie.
Het meten van de capaciteit of inductantie van reactieve belastingen.
De RigExpert AA-1500 ZOOM wordt in Oekraïne gemaakt.
Functies:
Frequentiebereik: 0,1 tot 1500,0 MHz
Frequentie-invoer: 1 kHz resolutie
Metingen voor: 25 / 50 / 75 / 100 / 150 / 200 / 300 / 450 en 600 Ohm systemen
SWR-meetbereik: 1 tot 100 in numerieke modus, 1 tot 10 in grafiek modus.
SWR-weergave: numerieke of analoge indicator
R- en X-bereik: 0…10000, -10000…10000 in numerieke modi,
0…1000, -1000…1000 in grafiek modi
PC-programmering: Ja, met USB-aansluiting.
Weergavemodi:
SWR: Enkele of meerdere frequenties
SWR: Retour Verlies, R, X, Z, L, C, Magnitude en Fasehoek bij
één enkele frequentie
SWR-grafiek: 20 tot 500 punten
R, X-grafiek: 20 tot 500 punten
Smith-grafiek: 20 tot 500 punten
Rendements-/verlies grafiek: 20 tot 500 punten
TDR-grafiek: Tijdsdomein Reflectometer
Kabel Meetinstrumenten: Stub tuner, lengte- en snelheidsfactor,
kabelverlies en karakteristieke impedantie meting)
RF-uitgang:
Vorm van het uitgangssignaal: blokgolf, 0,1 tot 1500,0 MHz (0,1 tot 200 MHz.
Voor hogere frequenties worden harmonischen van het hoofdsignaal gebruikt).
Uitgangsvermogen: -10 dBm (bij een belasting van 50 Ohm)
Interface:
Scherm: 320×240 kleuren TFT-scherm
Toetsenbord: 6×3 toetsen op het waterdichte toetsenbord
Menu: Meertalige menu’s en helpschermen
Bluetooth:
Bluetooth-specificatie : v. 4.2 (Single-mode, Klasse B)
Stroom:
Batterijen : Drie alkalinebatterijen van 1,5 V, type AA / Drie
Ni-MH-batterijen van 1,2 V, type AA
Batterijduur: maximaal 4 uur continu meten, maximaal 2 dagen in
stand-bymodus bij gebruik van volledig opgeladen batterijen.
Programmamodus: Wanneer de analyzer is aangesloten op een pc
of een DC-adapter met USB-aansluiting, wordt deze van stroom
voorzien via deze bronnen.
Mechanische gegevens:
Ingangsconnector: N-female voor 0,1 tot 1500,0 MHz
Lengte: 98 mm
Hoogte: 230 mm
Breedte: 53 mm
Gewicht: 442 gram
Bedrijfstemperatuur: 0 tot 40 °C

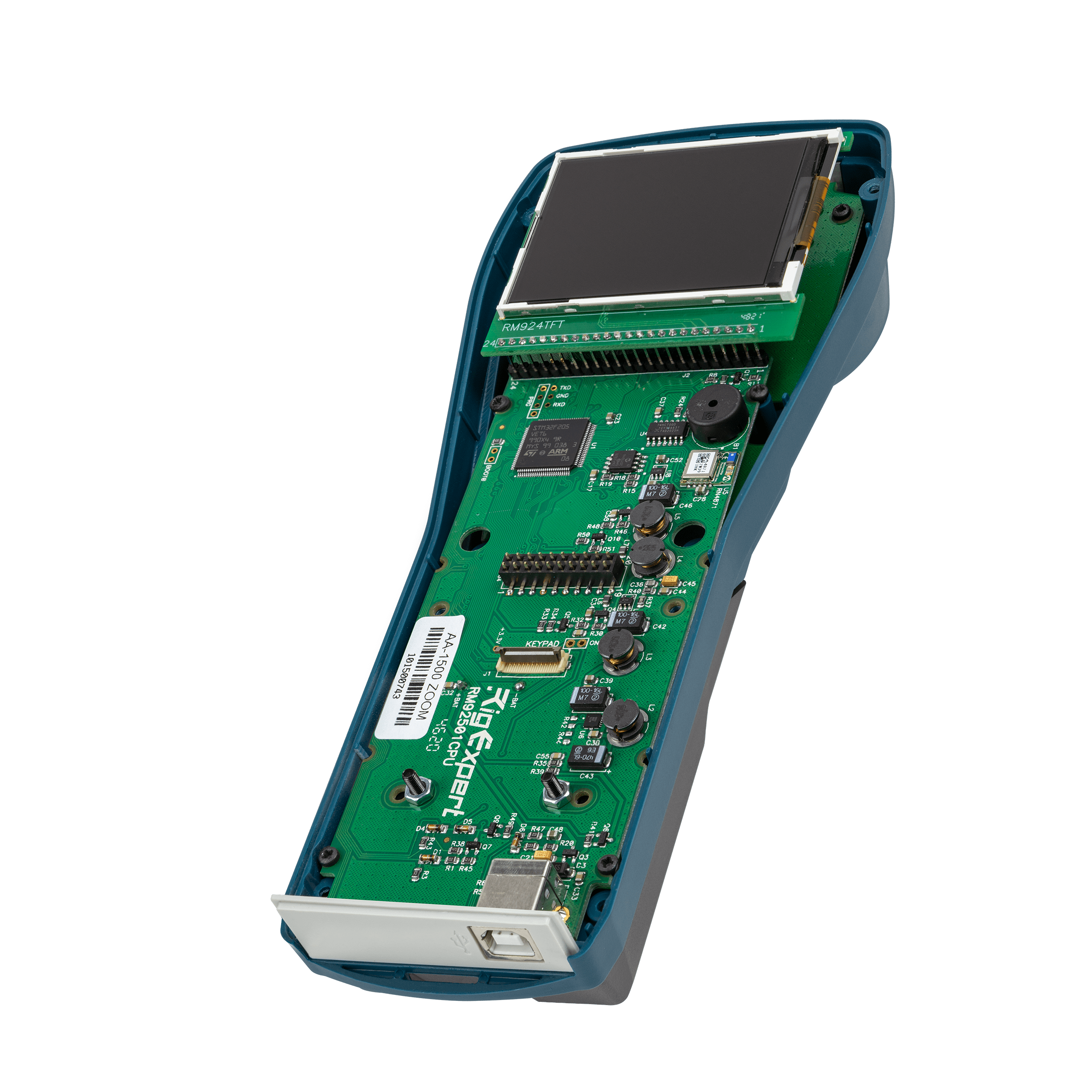

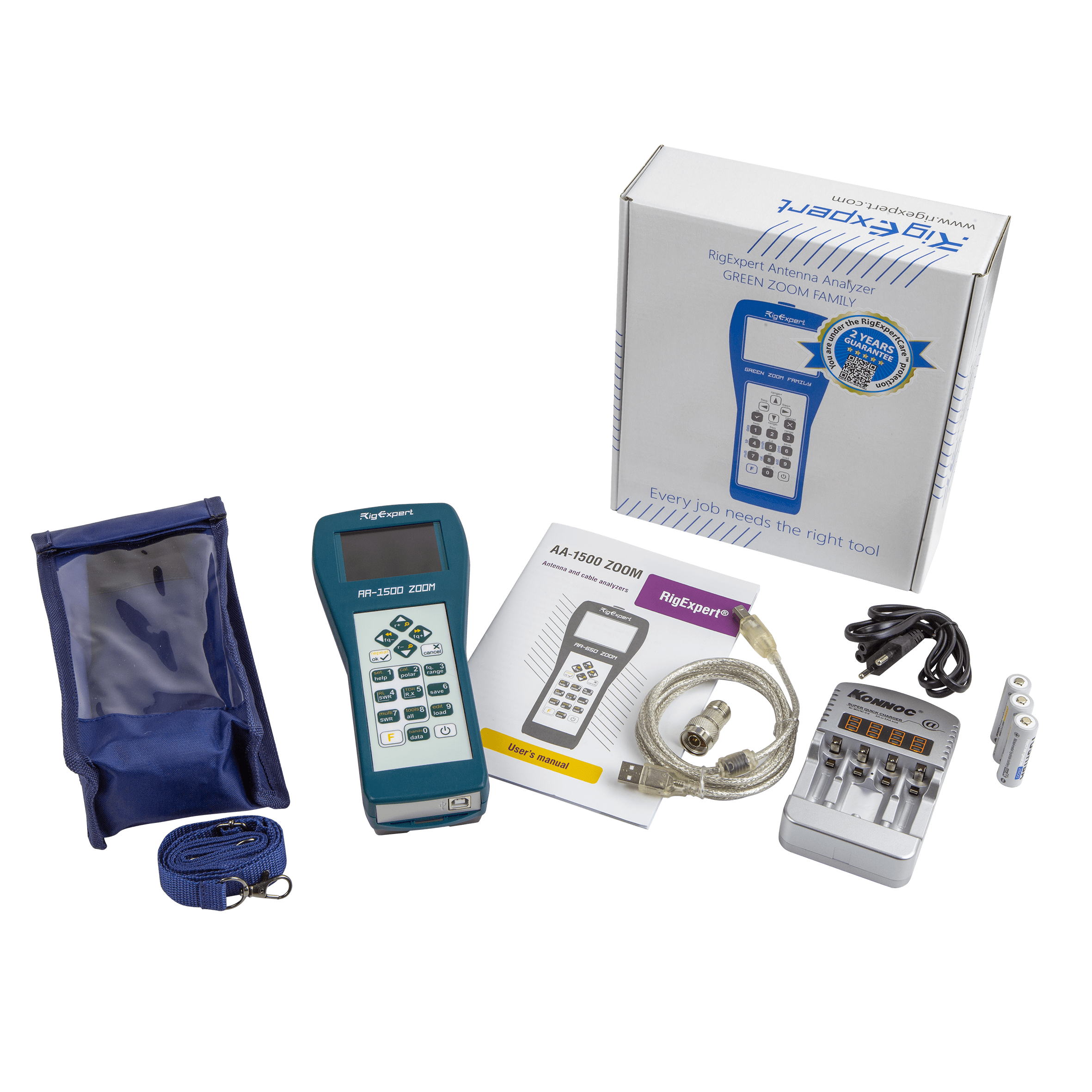

Levering:
1 Analyzer
1 Zachte draagtas
1 Schouderriem
1 Batterijlader
1 AC-kabel voor batterijlader
3 Oplaadbare batterijen
1 USB-kabel
1 N-male naar UHF-female adapter
1 Gebruikershandleiding in het Engels
Downloads:
Datasheet: Gebruikershandleiding AA 1500 ZOOM
Datasheet: Datasheet rigexpert AA 1500 ZOOM
