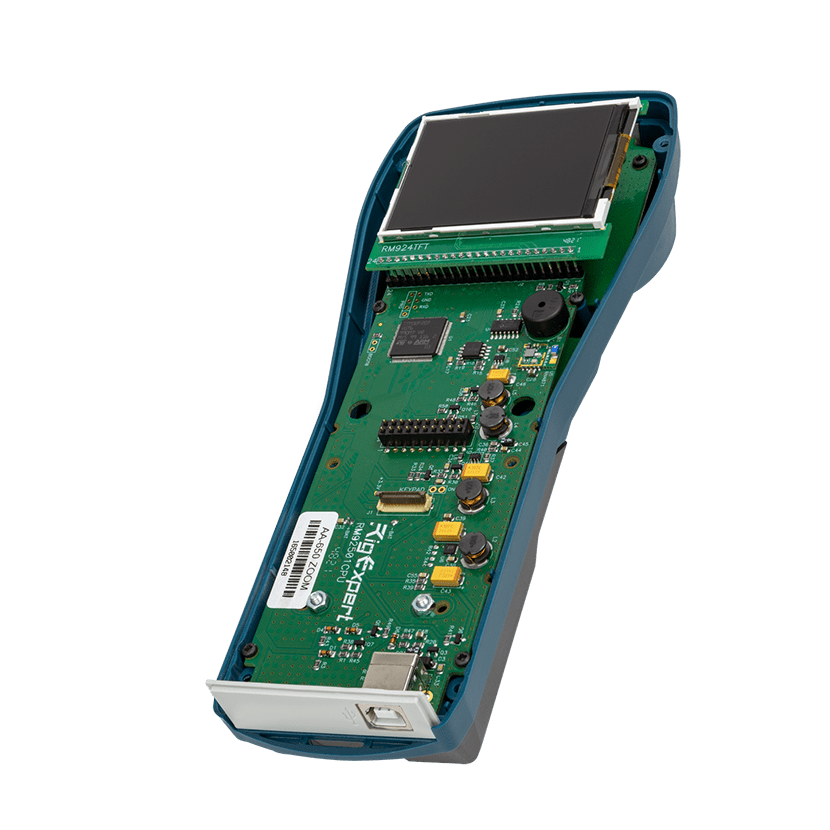

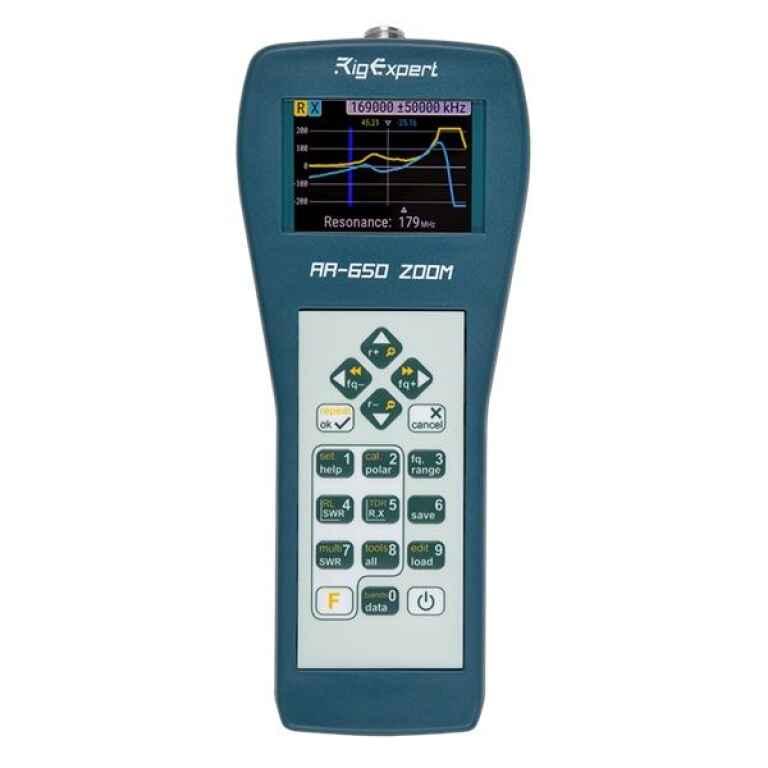

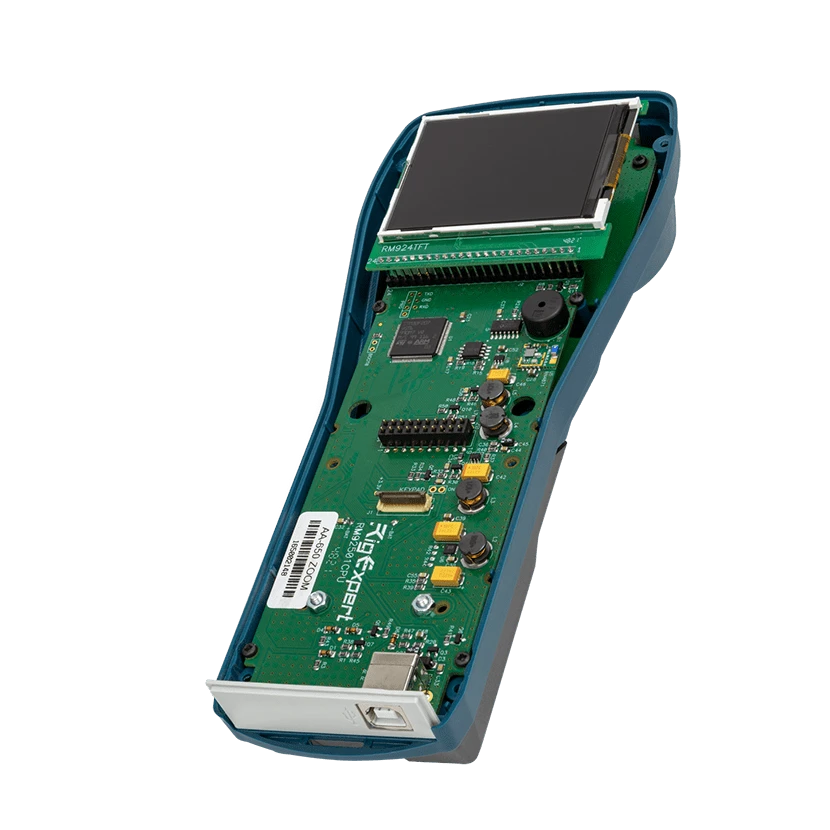

De analyzer is ontworpen voor het meten van SWR
(staande golf verhouding), retour verlies, kabelverlies
en andere parameters van kabel- en antennesystemen
in het frequentiebereik van 100 kHz tot 650 MHz.
Dankzij de ingebouwde zoomfunctie zijn grafische metingen
bijzonder effectief.
Met behulp van een geïntegreerde tijdsdomein reflectometer
(TDR)-modus kan een storing in het voedingsleiding systeem
worden opgespoord.
De analyzer is uitgerust met een Bluetooth Low Energy-module
voor een draadloze verbinding met uw laptop, tablet of smartphone.
De volgende taken kunnen eenvoudig worden uitgevoerd met
behulp van deze analyzer:
Snelle controle van een antenne
Een antenne in resonantie afstemmen
Het vergelijken van de eigenschappen van een antenne vóór
en na een specifieke gebeurtenis (regen, orkaan, enz.).
Het maken van coaxiale stubs of het meten van hun parameters.
Kabel Testen en foutlokalisatie, meting van kabelverlies en
karakteristieke impedantie.
Het meten van de capaciteit of inductie van reactieve belastingen.
De RigExpert AA-650 ZOOM wordt in Oekraïne gemaakt.
Functies:
Frequentiebereik: 0,1 tot 650,0 MHz
Frequentie-invoer: 1 kHz resolutie
Metingen voor: 25 / 50 / 75 / 100 / 150 / 200 / 300 / 450 en 600 Ohm systemen
SWR-meetbereik: 1 tot 100 in numerieke modus, 1 tot 10 in grafiek modus.
SWR-weergave: numerieke of analoge indicator
R- en X-bereik: 0…10000, -10000…10000 in numerieke modi,
0…1000, -1000…1000 in grafiek modi
PC-programmering: Ja, met USB-aansluiting.
Weergavemodi:
SWR: enkele of meerdere frequenties
SWR: retour verlies, R, X, Z, L, C, amplitude en fasehoek
bij één enkele frequentie
SWR-grafiek: 100 punten
SWR-grafiek op vaste HAM-banden per IARU-regio: 100 punten
TDR-grafiek: Tijdsdomein Reflectometer
Kabel Meetinstrumenten: Stub tuner, lengte- en snelheidsfactor,
kabelverlies en karakteristieke impedantie meting)
RF-uitgang:
Vorm van het uitgangssignaal: blokgolf, 0,1 tot 650,0 MHz
Uitgangsvermogen: -10 dBm (bij een belasting van 50 Ohm)
(0,1 tot 200 MHz. Voor hogere frequenties worden harmonischen
van het hoofdsignaal gebruikt).
Interface:
Scherm: 320×240 kleuren TFT-scherm
Toetsenbord: 6×3 toetsen op het waterdichte toetsenbord
Menu: Meertalige menu’s en helpschermen
Bluetooth:
Bluetooth-specificatie : v.4.2 (LE). compatibel met Android OS
versie 6.0 en hoger.
Analyzer AA-650 Zoom werkt niet via Bluetooth-verbinding met
Windows en Ant Scope 2.
Mechanische gegevens:
Ingangsconnector: N-female voor 0,1 tot 650,0 MHz
Lengte: 100 mm
Hoogte: 230 mm
Breedte: 55 mm
Gewicht: 450 gram
Bedrijfstemperatuur: 0 tot 40 °C
Stroom:

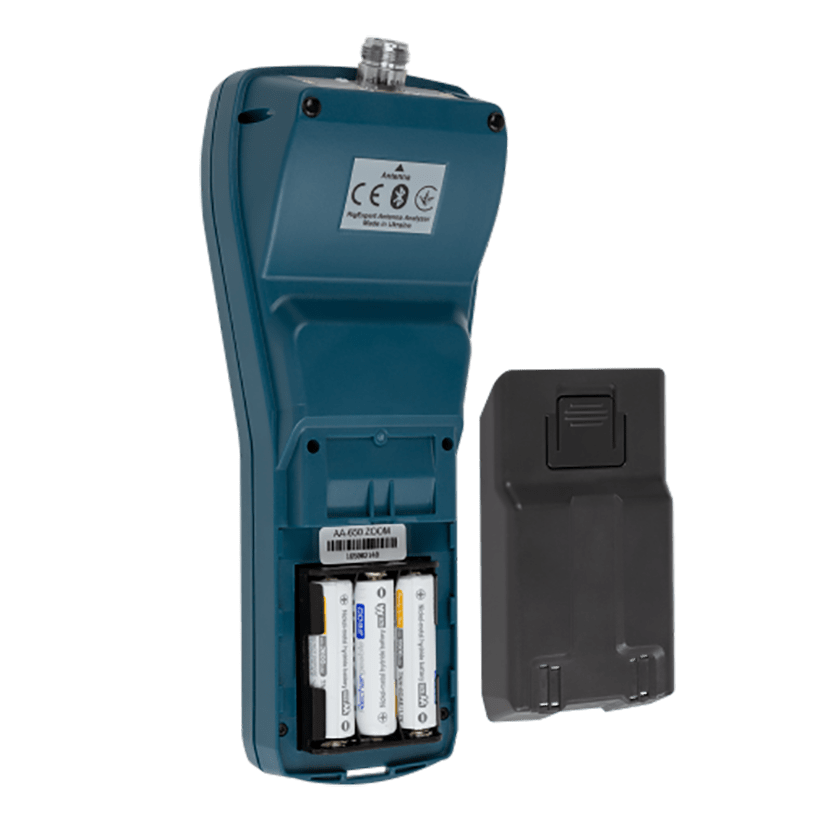

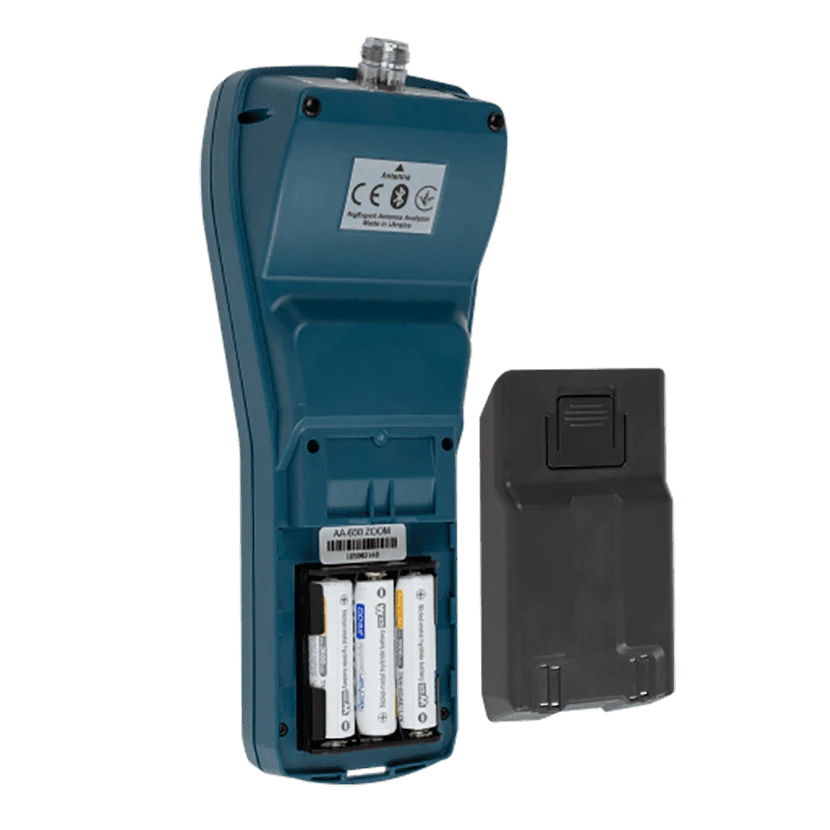

Batterijen : Drie alkalinebatterijen van 1,5 V, type AA / Drie Ni-MH
batterijen van 1,2 V, type AA
Batterijduur: maximaal 4 uur continu meten, maximaal 2 dagen in
stand-bymodus bij gebruik van volledig opgeladen batterijen.
Programmamodus: Wanneer de analyzer is aangesloten op een pc
of een DC-adapter met USB-aansluiting, wordt deze van stroom
voorzien via deze bronnen.
Levering:

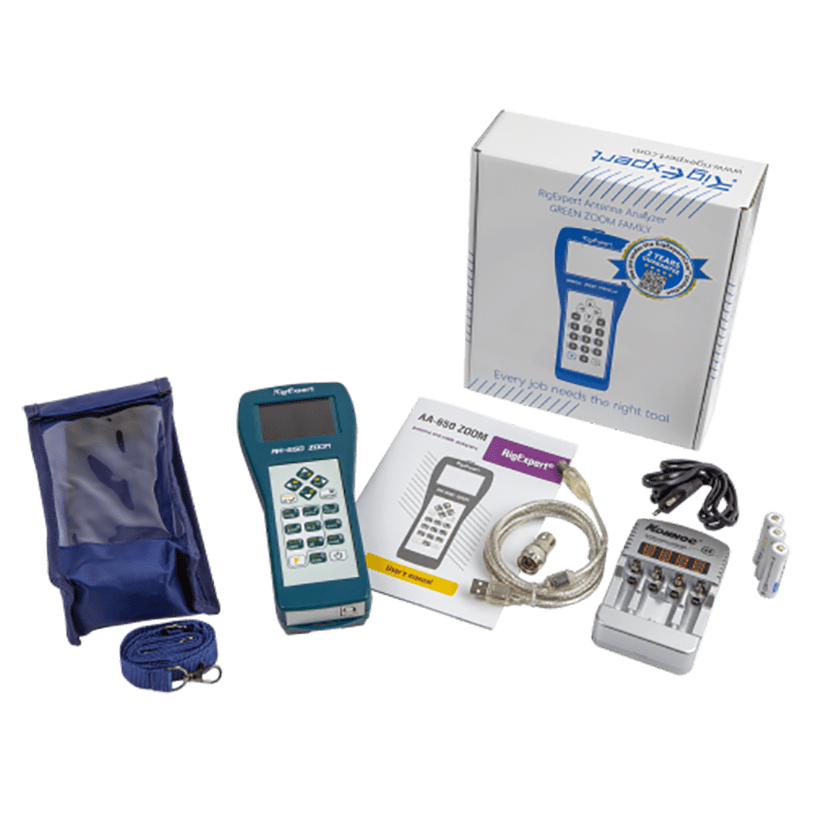

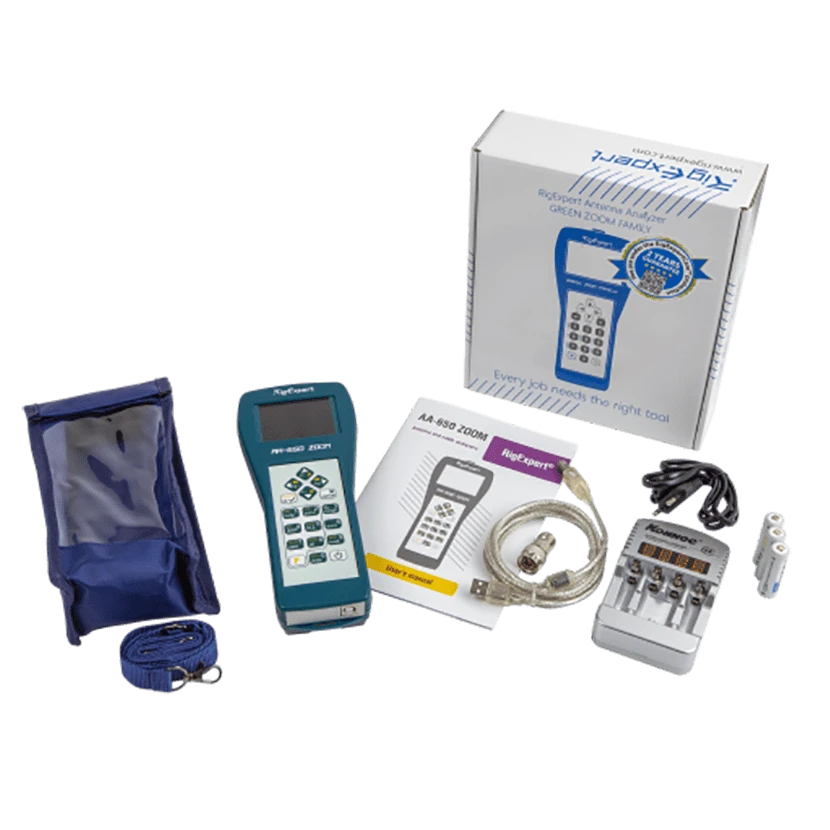

1 Analyzer
1 Zachte draagtas
1 Schouderriem
1 Batterijlader
1 AC-kabel voor batterijlader
1 Oplaadbare batterijen
1 USB-kabel
1 N-male naar UHF-female adapter
1 Gebruikershandleiding in het Engels
Downloads:
Datasheet: Gebruikershandleiding AA 650 ZOOM
Datasheet: Datasheet rigexpert aa 650 zoom
