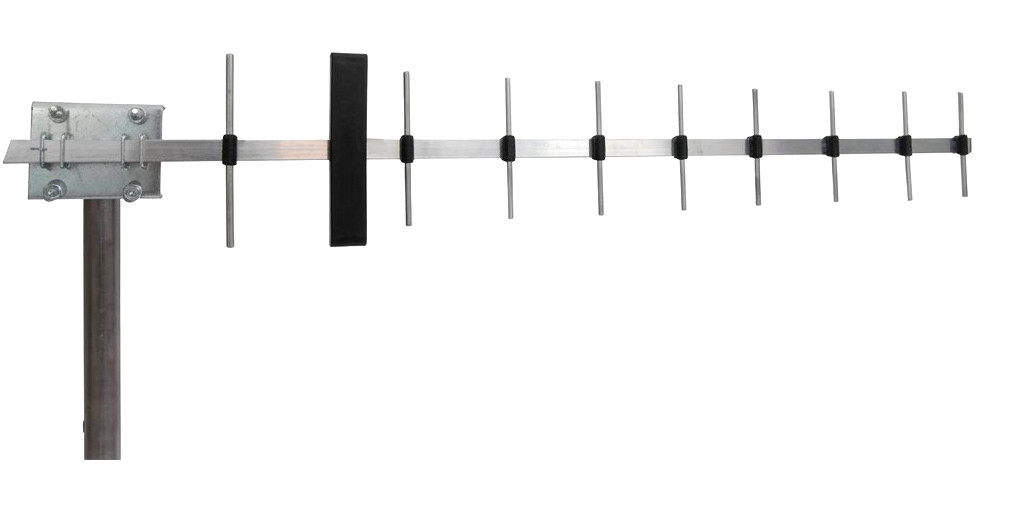

De Sirio SY 1090-10 is een Yagi-antenne met 10 elementen.
De antenne kan worden gebruikt voor 1090 MHz met
ADS-B-vluchtdata-ontvangstsystemen.
De installatie kan worden uitgevoerd met een aluminium beugel
voor eenvoudige montage op de mast.
Elektrische gegevens:
Elektrisch type: 10 elementen Yagi
Versterking: 14 dBi
Maximaal continu vermogen: 10 Watt
Impedantie: 50 Ohm
Polarisatie: Lineair verticaal
Straling (H-vlak) Bundelbreedte @ -3 dB: 33°
Straling (E-vlak) Bundelbreedte @ -3 dB: 30°
Stralingshoek in graden: 0°
Verhouding voor/achter: > 30 dB
Kruispolarisatie-isolatie: > 40 dB
Aarding Beveiliging: Alle metalen onderdelen zijn gelijkstroom geaard,
de binnenste geleider vertoont een gelijkstroom kortsluiting.
Mechanische gegevens:
Materialen: Aluminium, printplaat, thermoplast, gegalvaniseerd staal
Mastdiameter: 25 – 42 mm
Maximale windweerstand: 150 km/u
Lengte: 60 mm
Hoogte: 145 mm
Breedte: 905 mm
Gewicht: 610 gram
Montage Type: Op de mast
Antenneconnector: FME-male
Windbelasting: 44 N bij 150 km/u
Draaicirkel: 880 mm
Wind Oppervlakte: 0,019 m²
Bedrijfstemperatuur: -20°C tot +80°C
Levering:
Antenne: Ja
Montageonderdelen: Ja
Installatiehandleiding: Engels
